Descriere
Domeniu de aplicatie

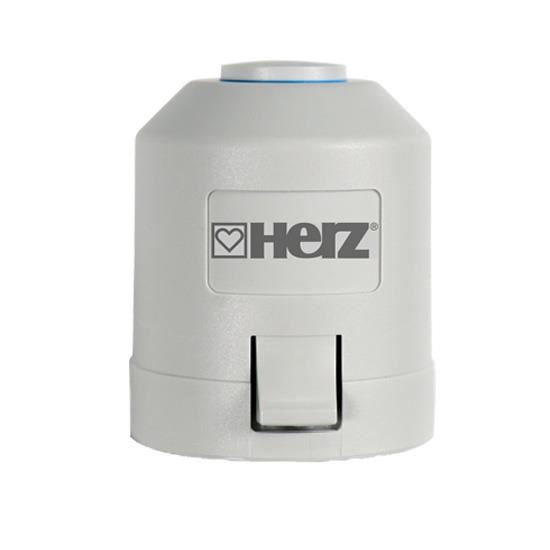

Servomotorul/Actuatorul Herz Project este folosit pentru o comanda optima a robinetelor si ventilelor.
Servomotorul/Actuatorul este comandat de un termostat de ambient de 230 V cu reglare in 2 puncte sau cu reglare modulara.
Functionare
Dispozitivul de actionare este pornit prin intermediul unui contact electric, de exemplu de la un termostat de ambient si incepe deschiderea sau inchiderea robinetului termostatic. Miscarea de actionare este realizata de un element de expansiune incalzit electric. Cand curentul de incalzire este intrerupt, robinetul se inchide, respectiv se deschide. Dispozitivul de actionare Herz nu necesita intretinere si ofera o functionare silentioasa.
Imbinarea adaptor-robinet
Imbinarea adaptor-robinet garanteaza o potrivire perfecta a termomotorului la aproape toate robinetele si distribuitoarele de pe circuitul de incalzire disponibile pe piata. Tabelul de selectie pentru adaptoare poate fi gasit la paginile 4 si 5. Termomotorul HERZ Project este cuplat simplu pe adaptorul robinetului instalat manual in prealabil.
Indicatorul de functionare (indicatorul rotund) al termomotorului HERZ Project 7708 indica rapid daca robinetul este deschis sau inchis.
Normal inchis (NC)
In versiunea “normal inchis”, cand tensiunea de functionare este cuplata – la sfarsitul timpului de intarziere – robinetul inchis este deschis cursiv de miscarea stiftului. Prin decuplarea tensiunii de functionare si la sfarsitul timpului de reglare, robinetul este inchis cursiv de forta de actionare a tijei. Forta de actionare a tijei este potrivita pentru actionarea robinetelor disponibile comercial si mentine robinetul inchis atunci cand nu este alimentat cu curent.
Functia First-Open (valabila numai pentru NC)
Termomotorul Herz este livrat intr-o stare normal deschis datorita functiei First-Open. Prin intermediul acestei caracteristici este posibila deschiderea sistemului de incalzire sau de racire chiar inainte de finalizarea etapei de conectare electrica. Cand tensiunea de functionare este aplicata mai mult de sase minute la termomotor, acesta va fi deblocat si gata de utilizare. O data ce functia “First-Open” a fost activata, este necesara o forta mai mare pentru a monta termomotorul pe robinet.
Date tehnice
Model normal inchis (NC)
Tensiune de functionare 230 V AC, +10%...–10%, 50/60 Hz
Curent max. de anclansare 300 mA for max. 200 ms
Putere de functionare 2 W
Timpi de inchidere si de deschidere cca. 3 min Cursa (cursa termomotorului) 4 mm
Forta de actionare 100 N ±5%
Temperatura agentului termic 0 pana la +100°C (in functie de adaptor si mai mare)
Temperatura de depozitare -25°C pana la +60°C
Temperatura din ambient 0 pana la +60°C
Tip de protectie IP54 (in toate pozitiile) / II
Conformitate CE EN 60730
Materialul carcasei/Culoarea carcasei Poliamida / gri Cablu de PVC / gri Conectare/culoare 2 x 0,75 mm2
Lungimea cablului 1 m
Greutate cu cablul de conectare (1 metru) 100 g
Protectie la supratensiune conf. EN 60730-1 min. 2,5 kV
Specificatii
CARACTERISTICI GENERALE
Tip produs Actuator termic
Tip incalzire Cu agent termic
CARACTERISTICI TEHNICE
Suprafata incalzita 10 m²
Tensiune alimentare 230 V
