Domeniu de aplicație

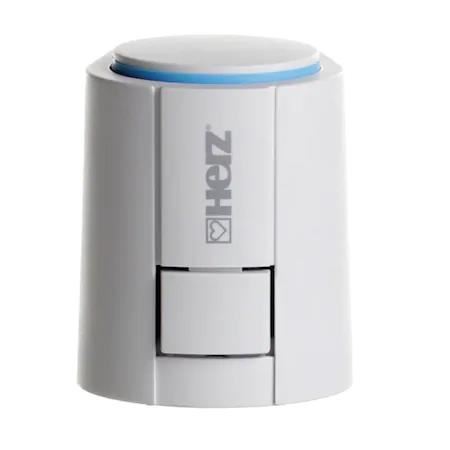

Servomotorul/Actuatorul HERZ Project este folosit pentru o comandă optimă a robinetelor și ventilelor.
Servomotorul/Actuatorul este comandat de un termostat de ambient de 230 V cu reglare în 2 puncte sau cu reglare modulară.
Funcționare
Dispozitivul de acționare este pornit prin intermediul unui contact electric, de exemplu de la un termostat de ambient și începe deschiderea sau închiderea robinetului termostatic. Mișcarea de acționare este realizată de un element de expansiune încălzit electric. Când curentul de încălzire este întrerupt, robinetul se închide, respectiv se deschide. Dispozitivul de acționare HERZ nu necesită întreținere și oferă o funcționare silențioasă.
Îmbinarea adaptor-robinet
Îmbinarea adaptor-robinet garantează o potrivire perfectă a termomotorului la aproape toate robinetele și distribuitoarele de pe circuitul de încălzire disponibile pe piață. Tabelul de selecție pentru adaptoare poate fi găsit la paginile 4 și 5. Termomotorul HERZ Project este cuplat simplu pe adaptorul robinetului instalat manual în prealabil.
Indicatorul de funcționare (indicatorul rotund) al termomotorului HERZ Project 7708 indică rapid dacă robinetul este deschis sau închis.
Normal închis (NC)
În versiunea “normal închis”, când tensiunea de funcționare este cuplată – la sfârșitul timpului de întârziere – robinetul închis este deschis cursiv de mișcarea știftului. Prin decuplarea tensiunii de funcționare și la sfârșitul timpului de reglare, robinetul este închis cursiv de forța de acționare a tijei. Forța de acționare a tijei este potrivită pentru acționarea robinetelor disponibile comercial și menține robinetul închis atunci când nu este alimentat cu curent.
Funcția First-Open (valabilă numai pentru NC)
Termomotorul HERZ este livrat într-o stare normal deschis datorită funcției First-Open. Prin intermediul acestei caracteristici este posibilă deschiderea sistemului de încălzire sau de răcire chiar înainte de finalizarea etapei de conectare electrică. Când tensiunea de funcționare este aplicată mai mult de șase minute la termomotor, acesta va fi deblocat și gata de utilizare. O dată ce funcția “First-Open” a fost activată, este necesară o forță mai mare pentru a monta termomotorul pe robinet.
Date tehnice
Model normal închis (NC)
Tensiune de funcționare 230 V AC, +10%...–10%, 50/60 Hz
Curent max. de anclanșare 300 mA for max. 200 ms
Putere de funcționare 1 W
Timpi de închidere și de deschidere cca. 3 min Cursa (cursa termomotorului) 4 mm
Forța de acționare 100 N ±5%
Temperatura agentului termic 0 până la +100°C (în funcție de adaptor și mai mare)
Temperatura de depozitare -25°C până la +60°C
Temperatura din ambient 0 până la +60°C
Tip de protecție IP54 (în toate pozițiile) / II
Conformitate CE EN 60730
Materialul carcasei/Culoarea carcasei Poliamidă / gri Cablu de PVC / gri Conectare/culoare 2 x 0,75 mm2
Lungimea cablului 1 m
Greutate cu cablul de conectare (1 metru) 100 g
Protecție la supratensiune conf. EN 60730-1 min. 2,5 kV
