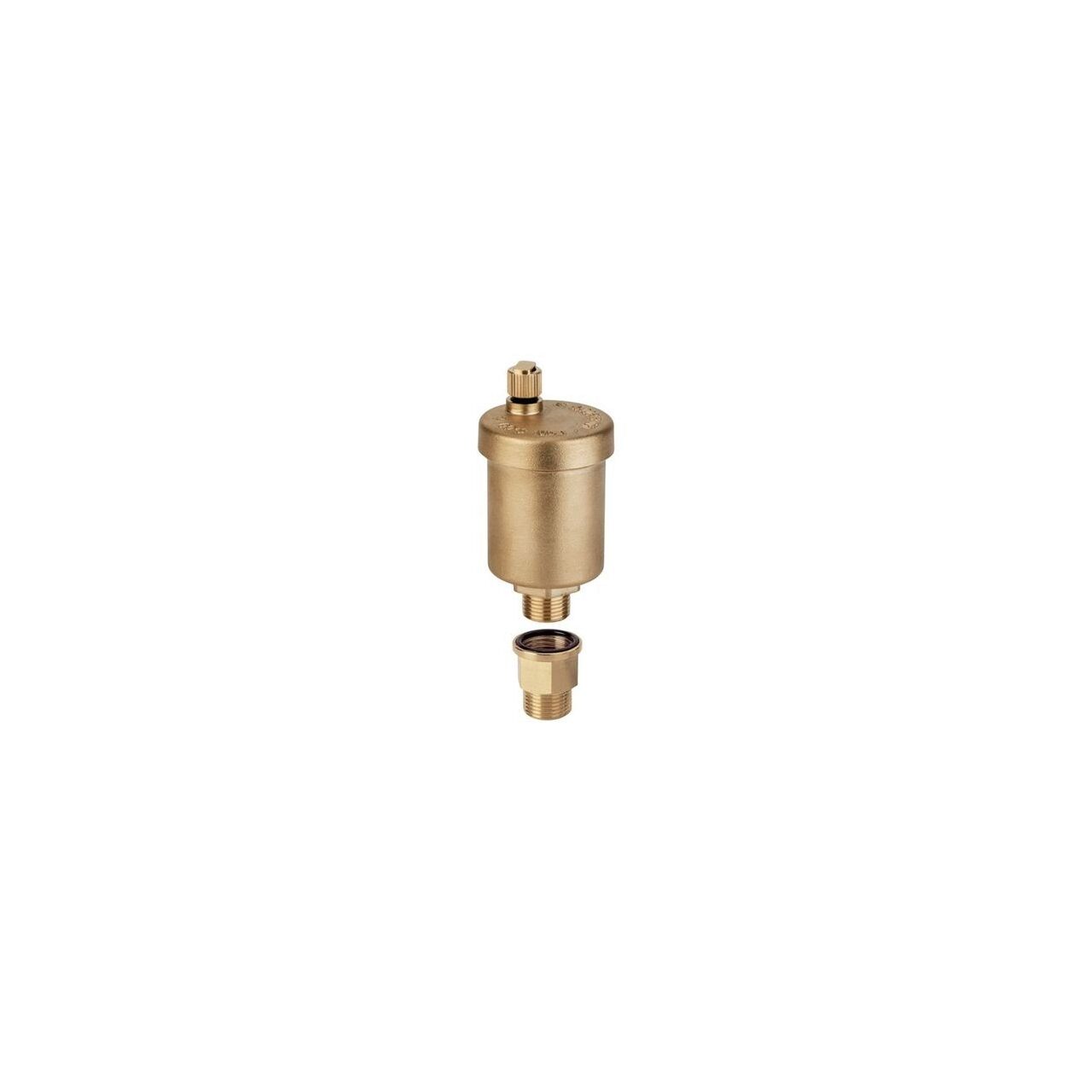

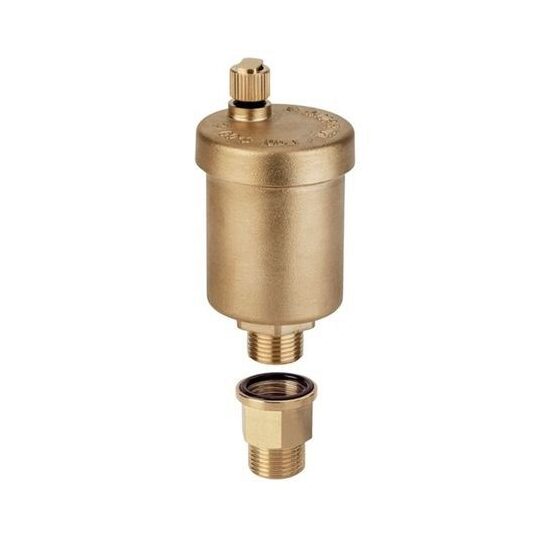

Dezaeratorul automat este folosit pentru aerisirea automata a sistemelor racite cu lichid, de preferinta in instalatii solare.
Temperatura maxima de lucru este 150°C, la o presiune maxima de lucru de 10 bar.
Ventilul de aerisire nu este indicat pentru abur sau apa cu vapori!
Dezaeratorul automat contine un flotor conectat la un brat care deschide si inchide ventilul de aerisire de pe capac. Daca exista aer in sistem, acesta se ridica – din cauza densitatii sale mai scazute – catre cel mai inalt punct in care este amplasat dezaeratorul automat. Drept consecinta, nivelul de apa din dezaeratorul automat scade, flotorul trage bratul flotorului si apoi deschide zona etansarii. Acest lucru permite aerului sa iasa. Nivelul de apa si flotorul urca din nou, iar bratul flotorului inchide zona de etansare.
Date tehnice
Presiune maxima admisibila:10 bar
Presiune de lucru: 6 bar
Temperatura maxima admisibila: 150°C
Pozitia de instalare vertical Mediu de lucru Apa (fara vapori).
Solutie constructiva:
Dezaerator automat comandat de flotor, cu capac demontabil. Corp si capac din alama (CW617N), clapeta de inchidere din alama (CW614N), piese interioare din otel inoxidabil si plastic. Toate elementele de etansare sunt fabricate din cauciuc tip EPDM.

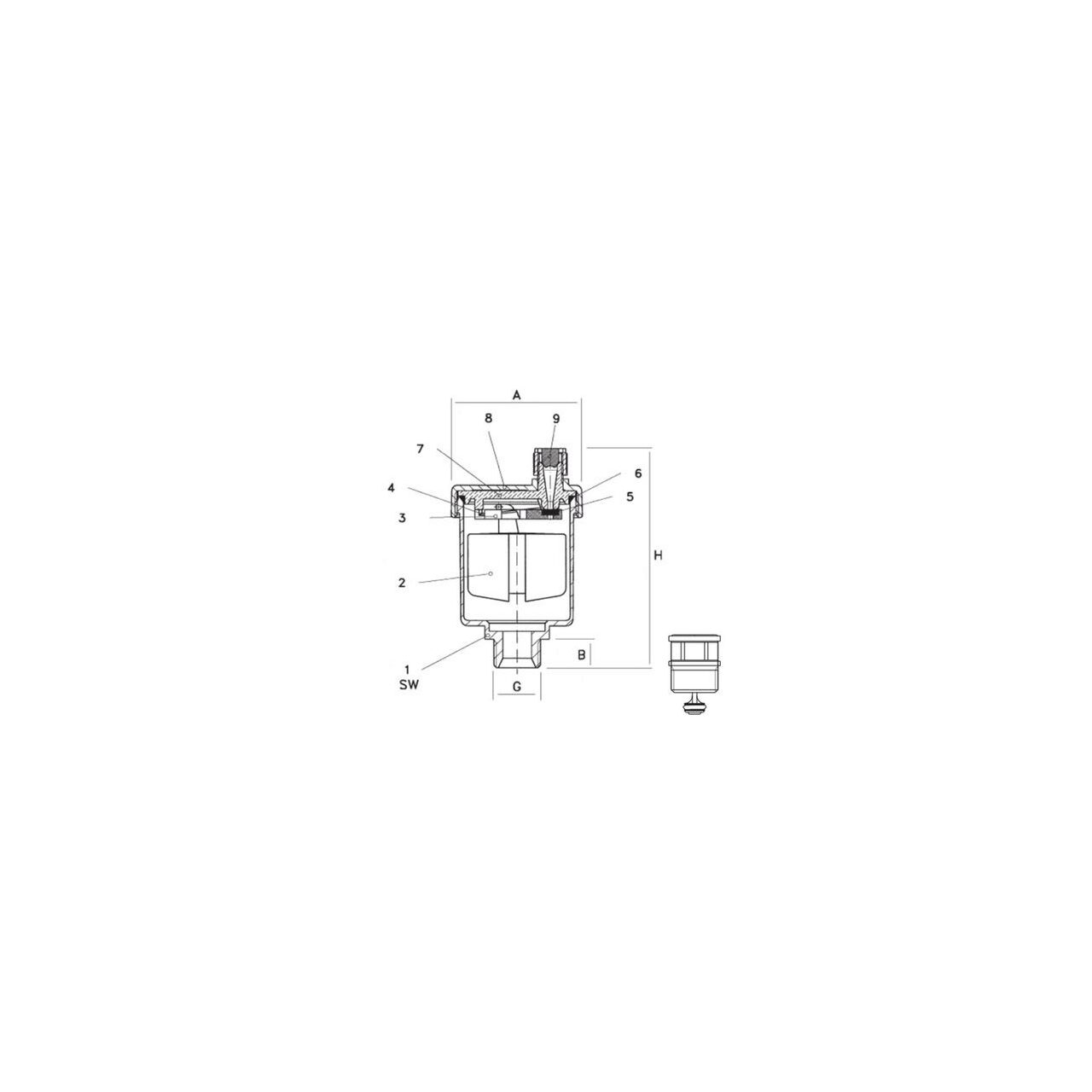

Material si constructie:
CARCAsa (1): alama forjata tip CW617N conforma EN 12165,
Sfera flotor (2): polimetilpentena tip PMP
Suport (3): material plastic tip Nylon
Arc (4): otel inoxidabil AISI 302
Etansare (5): cauciuc tip EPDM
Etansare (6): cauciuc tip EPDM
Disc pozitie (7): material plastic tip Nylon
Calota (8): alama forjata tip CW617N conforma EN 12165,
Dop capac(9): alama prelucrata tip CW614N conforma EN 12165,
Conectori cu filet exterior: conform ISO 228
Agentul de lucru apa:
Calitatea apei de incalzire in conformitate cu ÖNORM H5195 sau VDI-Standard 2035. Este permisa utilizarea de etilen sau glicol propilenic intr-un raport de amestec de 30%. Va rugam sa consultati documentatia producatorilor atunci cand folositi produse cu glicol etilenic pentru protectia impotriva inghetului si a cOROziunii. Dezaeratorul Minival Solar de la HERZ nu este indicat pentru utilizarea agentilor de lucru agresivi (cum ar fi: acizi, alcali, combustibil si gaze explozive..) pentru ca pot distruge componentele de etansare.
Domeniu de aplicatie:
Dezaeratorul automat purjeaza aerul din instalatiile de incalzire. Este proiectat pentru utilizarea in instalatii hidraulice inchise. Nu este folosit pe sisteme contaminate cu aditivi pe baza de ulei sau aditivi pe baza de petrol sau pe aburi. Temperatura maxima este de 150°C (302°F), presiunea maxima structurala 10 bar (145 psi). Dezaeratorul dispune de un ansamblu flotor detasabil, care deschide si inchide orificiul de aerisire din capac. Daca in sistem exista aer, aerul se acumuleaza la cel mai inalt punct unde este instalat dezaeratorul. Nivelul apei reduce si trage parghia flotorului in jos. Aceasta deschide orificiul de aerisire si permite aerului sa treaca prin capacul de aerisire. Odata cu eliberarea aerului, apa inlocuieste aerul din corpul dezaeratorului, iar flotorul se ridica. Acesta inchide apoi supapa.
Avantaje:
• Capacitate mare de aerisire;
• Corp, capac si capacel din alama;
• 100% control automat al scurgerii, control suplimentar manual al scurgerii in conformitate cu AQL si diverse controale in timpul fabricatiei;
• 100% fabricat in Europa;
Instalare:
Dezaeratorul este instalat in locurile unde se va acumula aerul. Acesta este de obicei cel mai inalt punct din sistem. Inainte de instalarea dezaeratorului, instalatia trebuie sa fie curatata foarte bine. In caz contrar, calcarul si murdaria se pot depune in zona scaunului / discului ansamblului flotor, provocand functionarea defectuoasa a dezaeratorului. Folositi intotdeauna un robinet opritor sub dezaerator. Acest lucru permite demontarea si intretinerea dezaeratorului fara golirea instalatiei hidraulice. Mai mult, va recomandam sa instalati dezaeratorul in linia de alimentare a sistemului de incalzire. Teava in care este insurubat dezaeratorul trebuie prelungita. Dezaeratorul trebuie montat vertical pentru o functionare corespunzatoare. Insurubati dezaeratorul cu mana in robinetul de inchidere. Deoarece robinetul de inchidere 3/8"x3/8" si 3/8"x1/2" este livrat cu un inel de etansare, nu folositi agenti de etansare suplimentari. Nu scoateti capacul de aerisire de deasupra dezaeratorului pentru a preveni patrunderea particulelor de murdarie in armatura si functionarea defectuoasa a dezaeratorului. Deschideti capacul de aerisire cu doua rotatii complete in sens invers acelor de ceasornic, din pozitia complet inchis, pentru o functionare automata corespunzatoare. Ori de cate ori se constata degradarea calitatii apei, utilizati un racord de evacuare si conduceti tubul pana la cel mai apropiat canal de scurgere.
Alama:
HERZ foloseste alama de calitate care este in conformitate cu cele mai recente norme europene DIN EN 12164 si DIN EN 12165. Corpul dezaeratorului este fabricat din alama datorita rezistentei mecanice bune, a rezistentei excelente la cOROziune si a altor diverse proprietati.
Instructiuni de intretinere:
In functie de conditii si de calitatea lichidului, dezaeratorul trebuie sa fie intretinut in mod regulat. Prin urmare, este avantajos ca dezaeratorul sa fie montat in locuri usor accesibile. Daca murdaria si calcarul determina aparitia de scurgeri la dezaerator, acesta poate fi inlocuit fara golirea instalatiei daca a fost utilizat robinetul de inchidere. Cu aceasta ocazie se poate scurge o cantitate mica de apa intre dezaerator si robinetul de inchidere.
