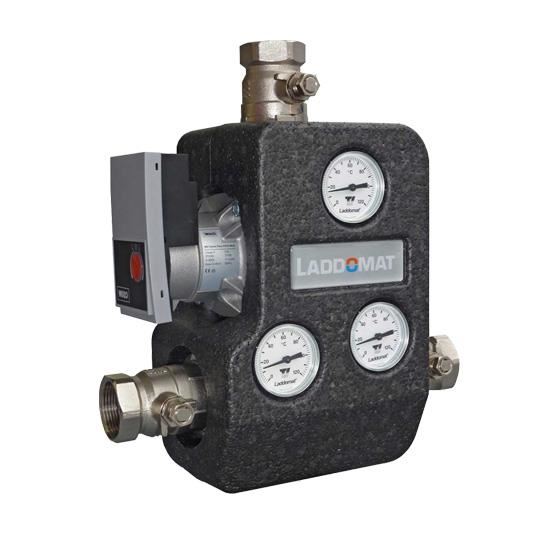

Ansamblu termoventil si pompa WILO ErP DN32/78" LADDOMAT 22
Laddomat 22 este destinat a fi montat în instalaţii termice, pe racordul de retur al cazanului, în scopul protejării acestuia la şocuri termice datorate temperaturii scăzute a apei din returul instalaţiei, respectiv pentru a preveni formarea condensului și pentru a asigura funcționarea în regim de gazeificare a cazanelor Atmos.
Pompa Laddomat 22 va asigura o temperatură minimă în returul cazanului în concordanță cu termopatronul încorporat. Laddomat 22 este proiectat pentru a fi încadrat în sisteme de 50 - 100kW.
Observație: Laddomat 22 este echipat doar cu un mâner pe robinetul sferic.
Ansambul pompa Laddomat 22 este alcatuit din :
- Corp
- Pompă
- Robineți (3 buc)
- Termometre (3 buc)
- Izolație termică
- Termopatron
- trapă sedimente;
Pompă încorporată in ansambul laddomat 22:
- Pt Laddomat 22 P0222: WILO RS25/7-3
- Pt Laddomat 22 P0227: WILO MS/7,5- RKC W M PARA YONOS
Caracteristici tehnice Laddomat 22 :
- Conexiune: R32/ 5/4" (cu mâner)
- Temperatura de deschidere termopatron: o 78 °C (standard, echipat din fabrică) o 72°C (este livrat împreună cu pompa) o 57°C, 63°C sau 83 °C opțional
- Puterea maximă a cazanului: 100-120 kW
- Funcționează automat, cu conditia ca pornirea/oprirea pompei de circulație să fie automată
Dimensionarea sistemului:
Diametre mai mari ale țevilor și lungimi scurte garantează o fiabilitate în funcționare, chiar și atunci când necesarul de căldură este ridicat. De asemenea, permite funcționarea automată în cazul unei pene de curent. Lungimea recomandată a țevii care face legătura între cazan și rezervor este maxim 2 m. Lungimea totală a tevii pentru circuitul cazan-rezervor-cazan va fi 2m + 2 m + 6 coturi. (1 cot este echivalent cu 1 m țeavă, din punct de vedere a pierderilor de presiune generate) Există o diferență între puterea nominală și puterea maximă a unui cazan. Puterea maximă poate fi cu 30- 50% mai mare decât puterea nominală a cazanului.
Diametre recomandate ale tevilor instalatiei :
- până la:35 kw Țeavă cupru min. 28 sau R25
- 35kw-50kw Țeavă cupru min. 35 sau R32
- Peste 50kw-100 kw Țeavă cupru min. 42 x 1,5 și/sau R40
- Peste 100 (120) kw Țeavă cupru min. 54 x 2 sau R50
Debit În cazul utilizării țevilor cu dimensiunile menționate mai sus, cu utilizarea Laddomat 22 se obține un debit de 3-4 m3/h.
Montarea ansamblu pompa Laddomat 22 :
Laddomat 22 se va monta întotdeauna în poziție verticală. Trebuie amplasat lângă cazan, și la nivelul părții inferioare a cazanului. Sistemul de conducte trebuie cât mai scurt posibil și să aibă numărul minim de coturi/îndoiri. Asigurați-vă că nu există aer în sistem. Diametrul țevii care face legătura între partea superioară a cazanului și conducta T și Laddomat 22 trebuie să fie cât mai mare. Astfel agentul termic are viteză de circulație și este permis aerului din interiorul cazanului să ajungă la vasul de expansiune sau la ventilație.
