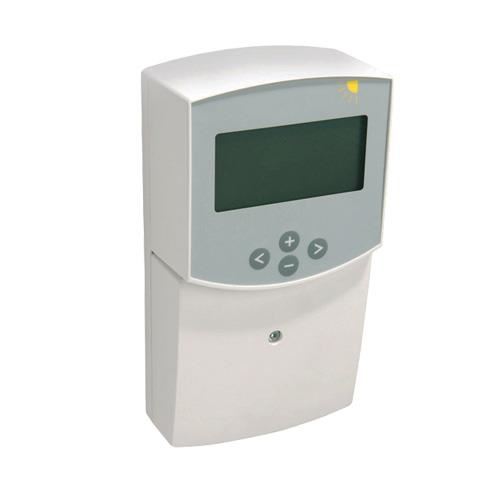

LCD-Picto este un regulator electronic de temperatura diferentiala robust controlat de un microprocesor ce realizeaza functiile necesare in instalatiile solare cu colectoare plate sau cu tuburi. LCD-Picto este dotat cu afisaj iluminat cu pictograme reprezentând toate aplicatiile ce le poate realiza.
Functii:
- interfata intuitiva cu 3 taste cu membrana, afisaj iluminat cu pictograme.
- 6 aplicatii preprogramate si o functie suplimentara
- intrari pentru 4 senzori de temperatura (Pt.1000 la colectoare si NTC10 in rezervoare)
- 3 iesiri pentru pompe sau ventil de comutatie, cu functie anti-gripare
- o iesire auxiliara (pentru controlul unei surse externe de caldura sau racirea sistemului)
- regim de lucru: automatic, oprit sau supracomanda manuala pentru testare
- autodiagnoza senzori (verificarea circuitului intrerupt sau a scurtcircuitelor)
- selectarea tipului de colector solar (panouri plane sau tuburi)
- protectia colectoarelor solare (anti-inghet sau supratemperatura)
- pastrarea tuturor valorilor setate in cazul caderii tensiunii pentru o perioada mai lunga
- ajustarea tuturor limitelor (min/max) valorilor temperaturilor de referinta sau diferentiale
Date tehnice:
Temperatura ambianta: - 0...50ºC
Protectie:- IP33
Tensiune alimentare: - 230Vca ± 10% / 50Hz
Gama temp diferentiala:- 4...30ºC reglabila, pentru activarea grupului de pompare
Gama reglare temp boiler:
- senzor principal 30...99ºC reglabila
- senzor auxiliar 0...85ºC reglabila
Iesiri digitale:
- 2, pentru pompe P1/P2 sau ventil comutatie (relee 2A/230Vca)
- auxiliara pentru functie incalzire sau racire (releu 2A/250Vca)
Intrari analogice:
- T1, senzor Pt.1000 pentru colectoarele solare
- T2, senzor NTC10kΏ pentru boilerul/rezervorul principal
- T3, senzor suplimentar NTC10kΏ, rezervor secundar, sursa aux.
- T4, senzor suplimentar Pt.1000 pentru colectoarele solare sau functii auxiliare
