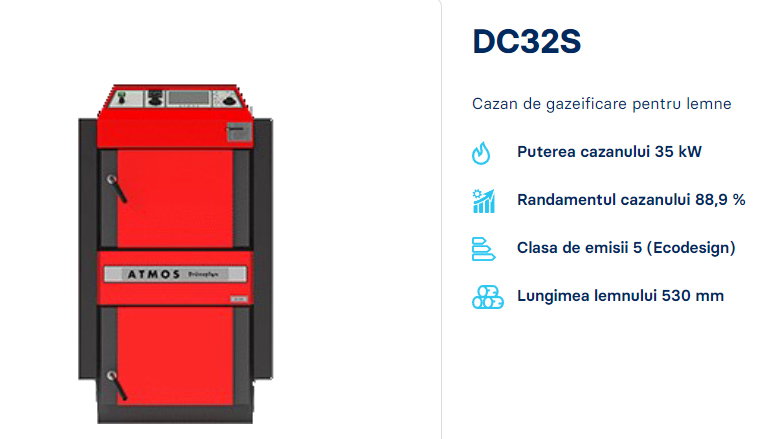

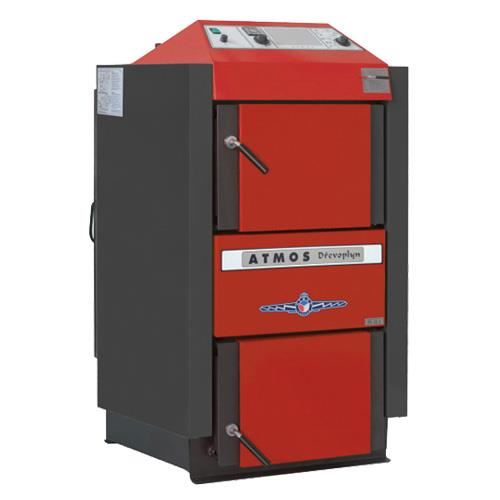

Centrale termice (cazane) cu gazeificare pe lemne Atmos DC32S, cu putere termica intre 24-35 KW si dotate cu exhaustor gaze arse (ventilator).

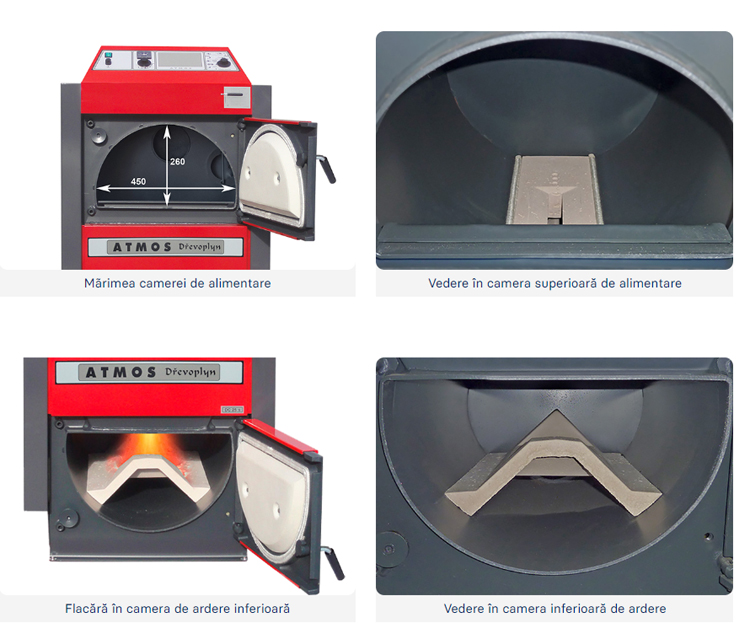

Centrale termice (cazane) Atmos DC32S 35 Kw fabricate din otel de 6mm grosime, produs in Cehia. Centrala termica (cazanul) este impartit in 2 camere. Camera superioara unde avem depozitul de combustibil si incepe procesul de ardere, iar in cea inferioara se realizeaza arderea si se strange cenusa rezultata in urma arderii combustibilului solid. Intre cele doua camere se aduce un aport de aer secundar insuflat care realizeaza gazeificarea prin arderea gazogenului.
Avantajele cazanelor pe lemn cu gazifiere ATMOS
• Posibilitatea de a arde bucăti mari de lemn
• Rezervor mare de combustibil – durată lungă de ardere
• Randamentul cazanului mare de la 85 pânã la 90 %, în funcţie de tip – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
• Ardere ecologică – cazane conform ÈSN EN 303-5, clasa 4 ,5, EKODESIGN 2015/1189

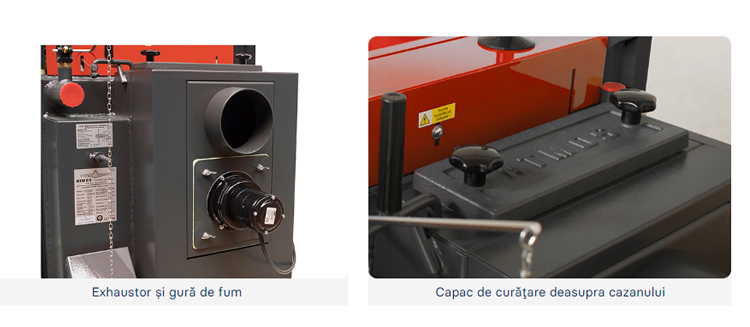

• Ventilator de tiraj – colectarea cenuşii fără praf, centrală termică fără fum
• Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
• Oprirea automată a cazanului după arderea completă a combustibilului – termostat pentru gazele de ardere
• Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână)
• Cazan fără tubulatură – curăţare facilă
• Dimensiuni mici şi greutate redusă
• Opțiune ușă stânga/dreapta
• Calitate superioară
Cazanul are inclus in pret:
• perie de oţel cu accesorii 1 buc;
• ventilator 1buc. (2 buc. în cazul cazanului DC150S);
• raşchetă de curăţat 1 buc;
• robinet de umplere 1 buc;
• instrucţiuni de utilizare şi de întreţinere 1 buc;
• regulator de tiraj Honeywell FR124 1 buc.
Instalare

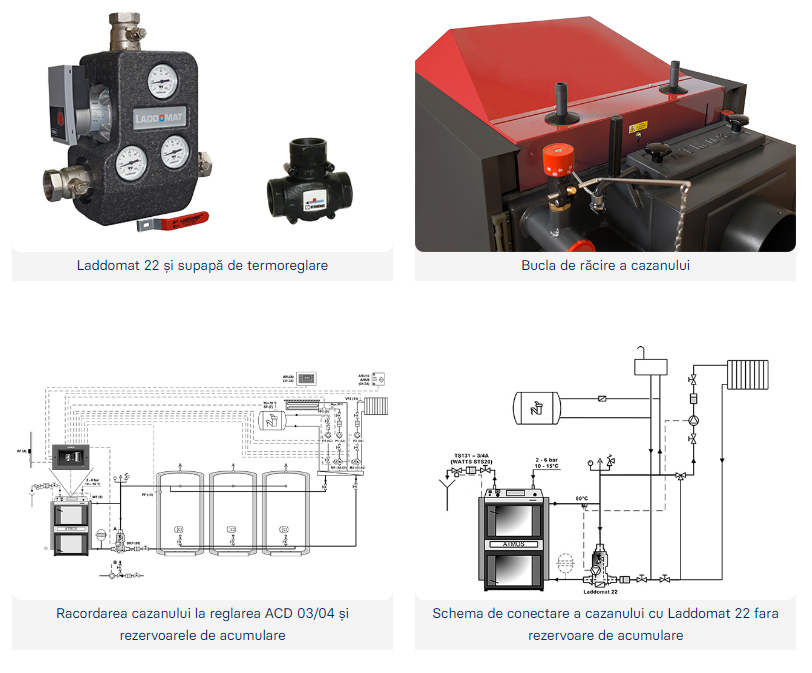

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.
Reglarea cazanelor
Electromecanică – reglarea randamentului se efectueaza cu ajutorul clapetei comandate de regulator de tiraj de tip FR 124, care în mod automat în funcţie de temperatura reglată de ieşire (80 – 90 °C) deschide sau închide clapetă, (cu excepþia DC50SE) cazanul fiind de data această dotat cu o clapetă acţionată de servomotor BELIMO cu arc. La reglarea regulatorului de putere trebuie procedat cu o deosebită atenţie, regulatorul având, în afară de reglare a randamentului şi altă funcţiune importantă, de a asigura cazanul contra supraîncălzirii. Prin urmare cazanul este dotat cu termostat de reglare amplasat la panoul de comandă pentru cazan, care acţionează acest ventilator în funcţie de temperatura reglată la ieşire (80 – 85 °C). La termostatul de reglare ar trebui să fie ajustată temperatura cu 5 °C mai scăzută faţă de aceea de la regulatorul tirajului FR 124.
Cazanele sunt, de asemenea, echipate cu un termostat pentru gaze arse, care este folosit pentru a opri ventilatorul de evacuare după arderea combustibilului.
Cazanele funcționează la o putere redusă de până la 70 % din puterea nominală chiar și fără ventilator (pentru cazanele DCxxGD, nu recomandăm funcționarea cu ventilatorul de evacuare oprit).
Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse
Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate
Reglementare echitermică ACD 04
Cazanele DC18S, DC25S, DC32S si DC40SX pot fi comandate din fabrica cu control ATMOS ACD 04, cu panou tactil.
Cazanele sunt echipate cu toți senzorii necesari din fabrică. Set de senzori ACD 01 pentru controlul sistemului de încălzire și, în plus, senzor de temperatură a gazelor arse pentru controlul funcționării cazanului.

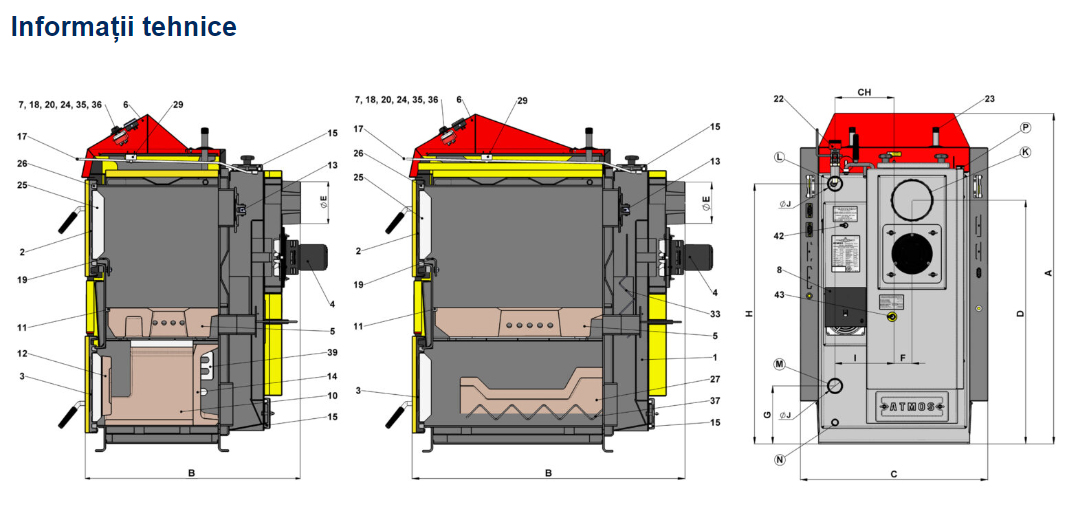

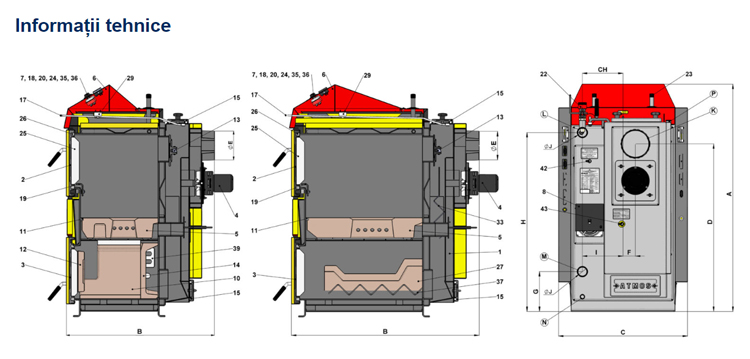

Caracteristici tehnice:
- combustibil recomandat: lemn uscat cu putere calorica 15-17 Mj.kg-1, cu o umiditate cuprinsa intre 12 - 20% si cu diametrul cuprins intre 80 - 150 mm
- puterea cazanului: 24 - 35 kw
- randamentul cazanului: 80-89 %
- presiune maxima de lucru: 2.5 bar
- temperatura minima obligatorie a apei din retur la functionarea cazanului: 65°C
- temperatura obligatorie de lucru a cazanului este de 80 - 90°C
- volumul apei din cazan: 80 litri
- diametru racordare cos evacuare gaze arse: 152 mm
- dimensiuni usa de alimentare: 450 x 260 mm
- lungimea maxima a butucilor: 530 mm
- dimensiuni cazan - Inaltime x Latime x Adancime: 1260 x 680 x 1045 mm
- greutate cazan: 370 kg
- tensiune de alimentare electrica: 230 / 50 - V / Hz
- putere electrica absorbita: 50 W
- clasa de protectie electrica: IP20
