- Modulare completă ventilator în funcţie de temperatura gazelor evacuate;
- Recunoaștere lipsă combustibil;
- Control patru pompe, boiler apă caldă, buffer și vană amestec;
- Ajustare automată în funcţie de condiţiile meteo, echipat cu senzor de temperatură exterioară;
- Control cazan auxliar.

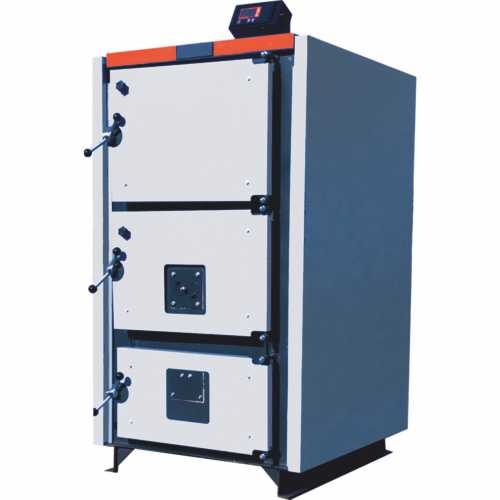

Constructie cazan:
1. Tablou de comandă electronic
2. Ușă curățare schimbător
3. Ușă de alimentare
4. Flanșă conectare arzător
5. Ușă pentru evacuare cenușă
6. Cenușar
7. Gratăr din ţevi care conţin apă
8. Distribuitor de aer ardere
9. Retur cazan
10. Ventilator modulant
11. Cameră de ardere cu volum mare
12. Schimbător de caldură cu ţevi
13. Coș de fum
14. Tur cazan
.

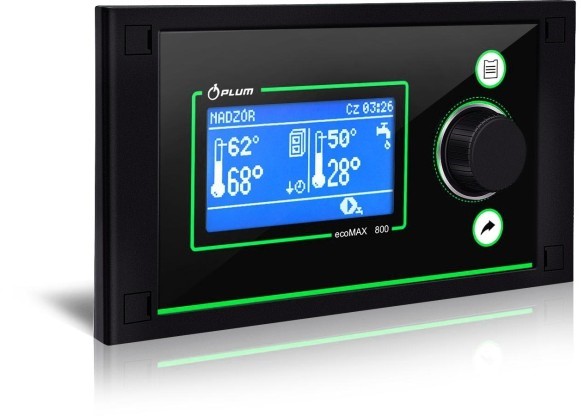

Controler ECOMAX 800D
Cazanul este echipat cu panou de comandă digital care oferă control avansat al cazanului și instalaţiei. Panoul oferă trei algoritmi diferiţi de modulare a ventilatorului.
Designul modular al panoului oferă posibilitate de integrare și extensie BUS pentru controlul altor echipamente. Lipsa de combustibil este detectată automat, iar cazanul intră în regim de așteptare (stand-by).
Panoul controlează pompa de încălzire, pompa de apă caldă și pompa de recirculare. Poate controla boilerul de apă caldă, buffer, o vană de amestec și poate trimite comandă către un cazan auxiliar. În panou se poate monta termostat de cameră.
Panoul este echipat standard cu senzor de temperatură exterioară pentru funcţia „weather sensitive control“.

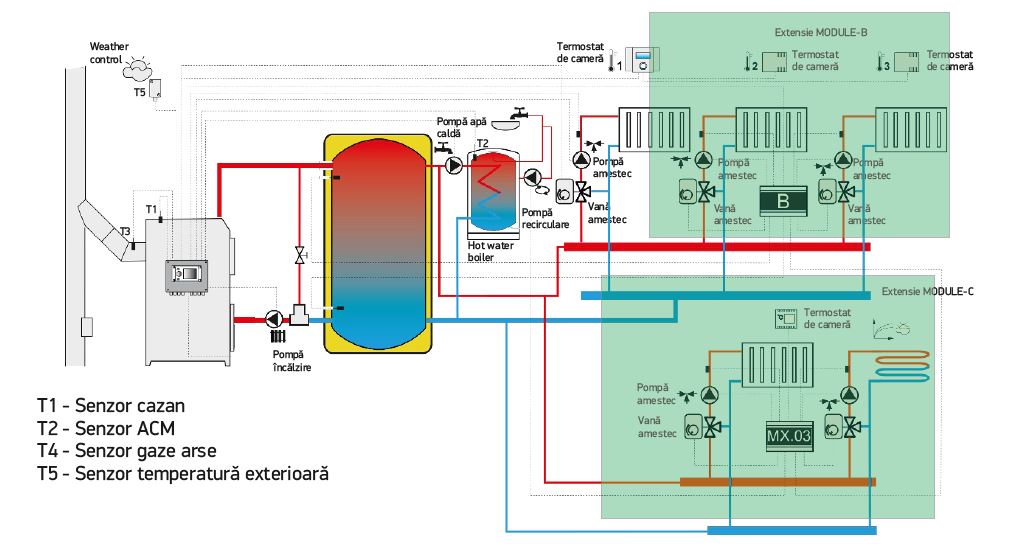

Schema de instalare
.
Extensiile MODULE-B și MODULE-C nu intră în echiparea standard a cazanului.
