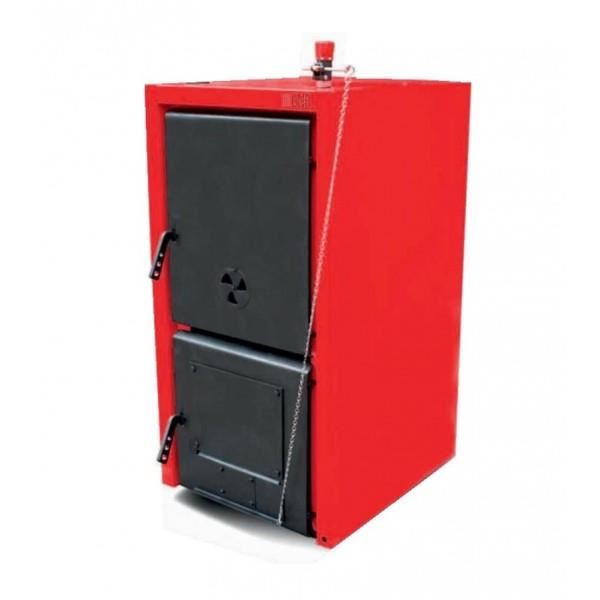

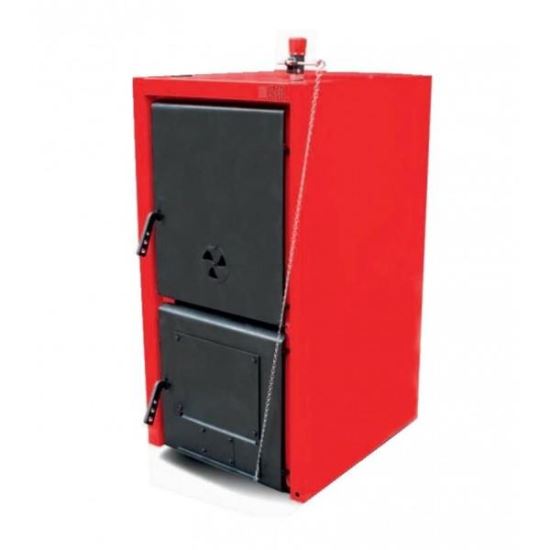

CAZAN DIN OTEL PE COMBUSTIBIL SOLID WOODY SB FC 35 KW
Cazanul din otel cu combustibil solid Woody, care functioneaza pe principiul circulatiei orizontale a gazelor de ardere pe trei cai.
Este proiectat sa functioneze intr-un sistem de incalzire cu apa calda si nu poate fi utilizat direct pentru productia de apa calda menajera.
Principiul unic de gaze de evacuare a gazelor de ardere cu trei cai inseamna ca, cazanul Woody este mai eficient in comparatie cu produsele similare de pe piata, precum si emisii mai scazute de poluanti ai aerului si temperaturi mai scazute ale gazelor de ardere in cos.
Toate acestea conduc la o economie in domeniul utilizarii energiei.
Cazanul Woody este potrivit pentru incalzirea centrala, fie in sistem gravitational, fie in sistem de circulatie fortata (cu pompa).
Puteti utiliza cazanul cu diferiti combustibili solizi conform datelor tehnice.
Deoarece puterile calorice ale tipurilor de combustibil difera, puterea cazanului poate varia intre limita maxima si minima specificata.
Accesoriu optional: Cazanul poate fi echipat cu un kit de schimbator de caldura de siguranta. Acest kit include un schimbator de caldura din cupru pentru a evacua excesul de caldura acumulat in interiorul cazanului cu o supapa de siguranta care activeaza sistemul de incalzire la temperaturi ridicate ale apei respectiv accesorii suplimentare pentru instalare.
Indiferent daca sistemul hidraulic este deschis sau inchis, cazanul trebuie protejat cu dispozitive de siguranta siguranta cum este supapa de siguranta, in conformitate cu standardul european pentru acest produs si pentru siguranta intregului sistem de incalzire si a cazanului in sine. In cazul sistemelor inchise trebuie, in mod suplimentar trebuie asigurata si racirea apei.
Instructiuni de siguranta:
Va rugam sa respectati urmatoarele instructiuni de siguranta inainte de punerea in functiune si utilizarea cazanului Woody:
1. Cazanul si accesoriile sale trebuie instalate in conformitate cu aceste instructiuni de utilizare, in conformitate cu reglementarile si standardele tehnice in vigoare. Cazanul poate fi utilizat numai in scopul prevazut.
2. Cazanul poate fi instalat doar intr-o incapere potrivita. Daca centrala este livrata de catre instalator, instalatorul trebuie sa furnizeze utilizatorului toata documentatia pentru cazan. (instructiuni de utilizare etc.).
3. Dupa instalarea in sistem a cazanului, acesta poate fi pus in functiune de un centru de service autorizat de catre producator / importator.
4. Cazanul corespunde prevederilor Uniunii Europene.
5. In caz de defectiune, apelati centrul de service autorizat de catre producator / importator. Interventia unui service neautorizat poate deteriora cazanul si dispozitivele conectate la acesta. In astfel de cazuri, garantia isi pierde valabilitatea.
6. Instalatorul care pune in functiune cazanul trebuie sa arate la instalare utilizatorului diferitele parti ale cazanului, functionarea cazanului, dispozitivele de siguranta, semnalele acestora, comportamentul adecvat al utilizatorului.
7. Va rugam sa verificati la livrare daca aveti toate partile componente.
8. Verificati daca modelul si tipul sunt potrivite pentru utilizarea dorita.
9. Pentru instalare pot fi utilizate doar piese de schimb originale. Este interzis sa se faca modificari in interiorul cazanului.
10. Producatorul isi declina orice raspundere pentru daune, ale carei cauze pot fi identificate printre cele ce urmeaza:
Abatere de la instructiunile de functionare si utilizare,
Nerespectarea regulilor si legilor in vigoare,
Abateri de la procedurile de instalare si operare; si
Abateri de la conditiile specificate in certificatul de garantie,
In practica, pot exista situatii in cazul carora trebuie luate urmatoarele precautii:
Daca apa trebuie evacuata din cazan sau din intregul sistem, apa nu trebuie sa fie fierbinte;
Inainte de instalarea si utilizarea cazanului Woody va rugam sa respectati urmatoarele instructiuni de siguranta:
Cazanul Woody trebuie sa fie intotdeauna conectat la un cos de fum corespunzator, al carui design este in conformitate cu instructiunile de utilizare de mai jos si cu reglementarile obligatorii.
In functie de tipul cazanului. Cosul de fum trebuie sa aiba un tiraj care sa indeplineasca cerintele corespunzatoare tipului de cazan.
In toate cazurile, permiteti accesul de aer proaspat suficient in camera cazanului. Consultati instructiunile relevante pentru dispunerea camerei cazanului.
Este interzisa instalarea centralei in aer liber, intr-un spatiu comun folosit de oameni sau in spatiul de aer comun cu camera de zi.
Cazanul trebuie instalat intr-un sistem hidraulic deschis, in caz contrar este obligatorie instalarea unui schimbator de caldura de siguranta pentru racirea apei!
Cantitatea de apa a sistemului nu trebuie redusa sau evacuata decat daca centrala este in reparatie sau exista riscul de inghet. pentru prevenirea inghetului in sistem se poate adauga antigel 15%.
Este interzisa pe orice motiv alimentarea cazanului in functiune direct cu apa rece, deoarece cazanul poate fi deteriorat !
Diferenta de temperatura dintre debitul de apa din tur si cel din retur nu poate depasi 20 °C.
Nivelul apei trebuie verificat in mod regulat, iar eventualele scurgeri trebuie remediate imediat pentru a limita completarea de apa la minimum.
Acesta deoarece completarea frecventa a sistemului cu apa creste riscul aparitiei ruginii si a depunerilor, ceea ce poate provoca supraincalzirea locala si deteriorarea cazanului.
Este foarte importanta calitatea apei. Duritatea recomandata este de 1-3 mol/m3 (1 mol/m3-5,6 NK) pH 8-9,5.
Cazanul trebuie instalat direct pe o suprafata neteda anti foc. Inaltimea preconizata a soclului trebuie sa fie de cel putin 50 mm, iar dimensiunea acesteia trebuie sa fie mai mare decat dimensiunea capacului cazanului.
Daca cazanul trebuie instalata intr-un sistem de incalzire mai vechi, inainte de punerea in functiune sistemul trebuie spalat si curatat de toate particulele contaminante.
SPECIFICATII TEHNICE:
Identificator tip / model Woody SB 35 EC FC
Putere maxima (kW) 35
Putere nominala/masurata (kW) 35
Clasa de eficienta energetica A+
Indicatorul eficientei energetice 104,88
Standarde si reglementari armonizate aplicate EN 303-5:2012 EN12809:2001/A1: 2004/AC:2007 2014/68/EU (97/23/EC)
Randament in functie de combustibil (%) 77,4
Eficienta sezoniera (%) 74,4
Mod de alimentare Manual
Cazan cu condensare Nu
Cazan combinat cu combustibil solid Nu
Cazan combinat Nu
Combustibil Combustibil optim Biomasa non-lemnoasa < 20 %
Dimensiuni usa combustibil 280x330
Racord apa de incalzire 2''
Racord cos de fum (mm) 150
Inaltime H (mm) 1090
Latime W (mm) 580
Lungime L (mm) 770
Greutate (kg) (+ - 5%) 208
Capacitate apa (l) 60
Presiune maxima de lucru (bar) 2,5
Temperatura maxima de lucru (°C) 90
Presiune de proba (bar) 5
Temperatura gazelor de ardere (°C) 296
Debit gaze de ardere 31
Tiraj (mbar) 0,3
Rezistenta la apa rT (15°C) mbar 45
rT (20°C) mbar 26
Latime camera de combustie (mm) 440
Inaltime camera de combustie (mm) 500
Lungime camera de combustie (mm) 510
Clasificare conform EN 303-5: 2012 Clasa 3
