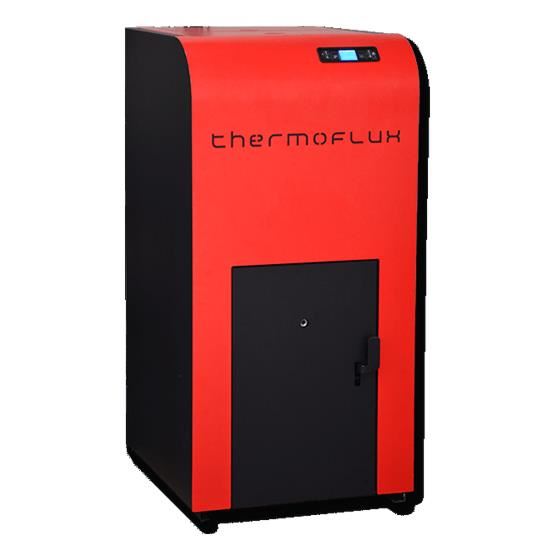

CAZAN PE PELETI THERMOFLUX INTERIO 22 - 22 KW
Cazanul Interio, beneficieaza de un design modern, destinat utuilizarii in special in locatii unde nu este suficient spatiu si se doreste un cazan compact.
Este nevoie doar de o suprafata de 1m².

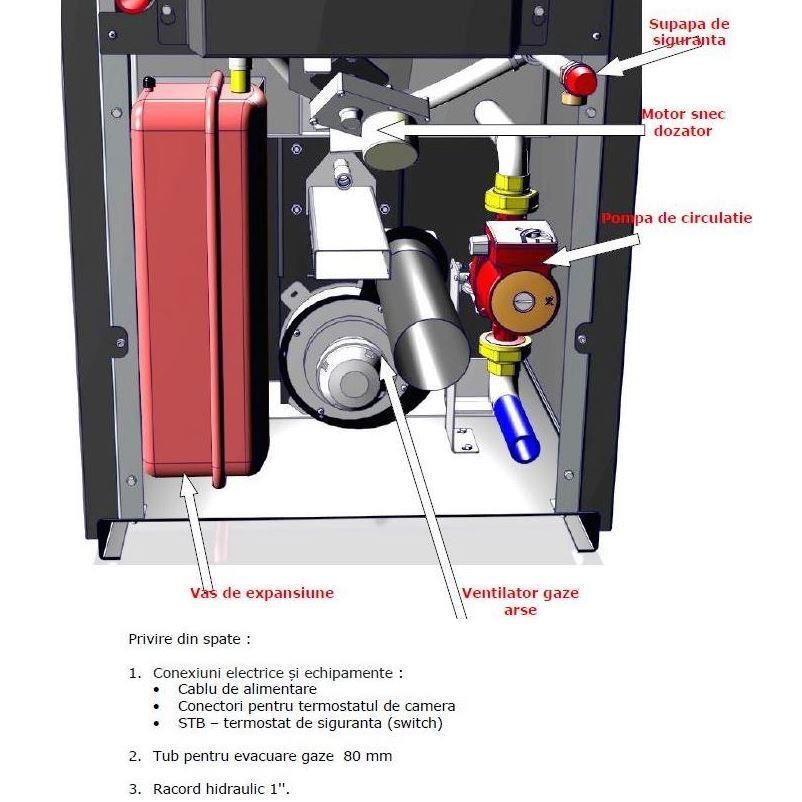

Rezervorul de peleti incorporat, automatizarea cu programator pe 7 zile, arzator din fonta, pompa de circulatie, vasul de expansiune, supapa de siguranta incluse faciliteaza montajul simplu si usurinta in utilizare.
Panoul de comanda permite reglajul simplu si rapid in functie de nevoile individuale ale fiecarui utilizator.
Cazanul Interio a fost construit in conformitate cu regulile de siguranta in vigoare.
Totusi, utilizarea sa incorecta fara respectarea tuturor normelor de instalare si utilizare poate provoca ranirea sau decesul utilizatorului si / sau a altor persoane si / sau deteriorarea termosemineului sau a altor bunuri materiale motiv pentru care resepctarea normelor / instructiunilor si insusirea acestora este mandatorie.
Utilizati cazanul doar cand se afla in stare perfecta de functionare.
Utilizati-l corespunzator asa cum este descris in manual.
Fiti constienti de pericolele pe care le implica si respectati normele de siguranta.
Orice defectiune care poate afecta siguranta trebuie imediat reparata.
Acest cazan a fost proiectat sa functioneze cu peleti de lemn.
Producatorul nu isi asuma responsabilitatea pentru nici o paguba rezultata din utilizarea necorespunzatoare.
Utilizarea corespunzatoare include intretinerea instalatiei, utilizarea si mentenanta specificata de catre producator.
Utilizatorul poate introduce sau modifica numai valorile de functionare specificate in acest manual.
Orice alte modificari pot afecta programul de control si functionare a cazanului, si poate duce la defectiuni.
Combustibil admis pentru cazanele Interio
Doar peletii de lemn sunt combustibili permisi pentru cazane.
Peletii de lemn trebuie presati in forma cilindrica.
Acestia trebuie produsi din rumegus netratat provenit din industria prelucrarii lemnului, precum si din deseuri forestiere neprelucrate.
Ele au un diametru si o lungime standard si un continut foarte scazut de apa.
Peletii de lemn recomandati
Thermo FLUX d.o.o. recomanda peletii de lemn cu diametrul de 6 mm si lungimea de 10 - 30 mm.
Problemele si erorile de functionare datorate utilizarii peletilor de slaba calitate nu reprezinta probleme de garantie.
Alte cerinte referitoare la combustibil rezulta din standardele O-Norm M 7135
DIN plus 51731,
UNI CEN/TS 14961
Acordati o atentie deosebita peletilor de lemn.
Dispozitive de siguranta
Cazanul este echipat cu dispozitive de siguranta, care in caz de situatii periculoase intrerup alimentarea cu tensiune si implicit functionarea cazanului.
Regulatorul electronic al cazanului: actioneaza direct si opreste functionarea cazanului pana cand acesta se raceste.
* In cazul defectarii ventilatorului de aspiratie sau a motorului alimentatorului (dozator), pana de curent (daca pana de curent dureaza mai mult de 10 secunde), o aprindere nereusita.
Siguranta fuzibila F 4 A 250V : Siguranta fuzibila, protejeaza cazanul de voltaje mari, fluctuatii de tensiune si scurtcircuite.
Termostatul de siguranta (STB): actioneaza prin intreruperea circuitului in cazan (opreste automat motorul dozatorului cu spirala si ventilatorul gazelor de ardere) daca temperatura cazanului ajunge la limita de 95 °C.
Presostatul: actioneaza in caz de depresiune joasa in arzator (usa deschisa, cos de fum obturat)
Instalarea si punerea in functiune a cazanului
Punerea in functiune si autorizarea functionarii trebuie efectuata de catre personal autorizat de catre producator, prin importator.
Garantia este valabila doar daca punerea in functiune este realizata, consemnata si raportata catre importator de catre o unitate de service agreata de catre importator.
Punerea in functiune reprezinta verificarea corectitudinii instalarii, efectuarea unei probe functionale prin care se demonstreaza buna functionare a echipamentului, reglaje de baza si instruirea utilizatorului privind utilizarea.
Cosul de fum si circuitul gazelor de ardere
Cosul trebuie dimensionat si construit in concordanta cu standardul EN 13384-1, astfel incat sa fie asigurat tirajul natural necesar mentionat in manual.
Evacuarea gazelor rezultate din ardere trebuie realizata in conformitate cu toate legile in vigoare incluzand cele care fac referire la dimensiunile cosului si materialele folosite pentru constructie.
Traseul gazelor de ardere trebuie construit din materiale adecvate , cum ar fi tuburi de otel, etansate.
In cazul in care exista materiale cu risc de aprindere, ex. scanduri, grinzi, panza, trebuie protejate corespunzator cu materiale neinflamabile.
Din motive de paritate a dimensiunilor, cosurile cu forma rotunda a partii interioare ar trebui sa aiba un avantaj fata de cosurile in forma de dreptunghi.
O sectiune interioara prea mica poate provoca un flux neregulat de la termosemineu pana la varful cosului, ceea ce ar putea duce la o performanta scazuta a termosemineului si la o productie excesiva de gaze de ardere care va fi evacuata in mediul inconjurator.
Circuitul gazelor de ardere (elementele de legatura dintre termosemineu si cos) trebuie sa fie instalat permanent, fix si sa contina o usa de vizitare care sa permita curatarea partilor interioare,in special a partilor orizontale.
Elemetele de racordare la cos vor avea temperatura ridicata, de aceea se vor lua toate masurile ce se impun pentru a nu intra in contact cu materiale combustibile sau inflamabile.
Aceste elemente se vor amplasa la o distanta sigura pentru a elimina orice risc de incendiu.
Aceste elemente de tubulatura de evacuare a gazelor de ardere trebuie instalate fix.
Usile pe care se poate efectua curatirea interioara trebuie lasate libere, in special in partile orizontale.
Incercati sa evitati pe cat posibil traseele orizontale in circuitul de evacuare a gazelor de ardere.
Componentele orizontale trebuie sa aiba o panta de cel putin 3% in sus spre cos.
Lungimea conductelor de cos trebuie sa fie minima si, in orice caz, sa nu depaseasca 3 metri.
Principiul de functionare a cazanului
Principiul de functionare a cazanului este foarte simplu.
Cand butonul de pornire este apasat cazanul intra in modul IGNITION (se initializeaza secventa de aprindere).
Se afiseaza START, dupa care PELLET IGNITION.
De obicei aceasta faza dureaza intre 5-15 minute in functie de tipul de cazan si calitatea peletilor. In acel moment sistemul de dozare este activat, la fel si aprinzatorul si ventilatroul de aspiratie.
Dozatorul initializeaza prima dozare de peleti in cosul de ardere.
In acelasi timp aprinzatorul incepe sa aprinda peletii iar ventilatorul de aspiratie creaza depresiunea necesara pentru aprindere.
Cand senzorul de temperatura a gazelor de ardere sesizeaza faptul ca temperatura in interiorul hornului a atins valoarea necesara, regulatorul schimba modul de lucru a cazanului in FLAME STABILIZATION (stabilizare a flacarii).
Aceasta faza (FLAME STABILIZATION) dureaza 2-3 minute. (depinzand de tipul de cazan iar aprinzatorul in aceasta faza se opreste).
Dupa stabilizarea flacarii, cazanul intra in modul de functionare normal si schimba puterea de lucru din treapta 1 in treapta de putere setata.
Pe display se afiseaza WORK.
In partea dreapta este afisata puterea setata ultima data.
SPECIFICATII TEHNICE
Greutate kg. 228
Gama de puteri kW 7-22
Capacitate boiler L 40
Tiraj natural necesar pentru cosul de fum Mbar / Pa 0,05 / 5
Racord tur / retur inch 1''
Temperatura gazelor de ardere (la putere maxima) °C cca160
Temperatura de lucru °C 55-80
Presiunea maxima de lucru Bar 2,5
Inaltimea tubulaturii evacuare gaze (centru) mm 315
Adancime mm 785
Latime mm 620
Inaltime mm 1250
Diametru teava evacuare gaze mm 80
Out / return height mm 640/150
Capacitate rezervor peleti kg 45
Consum energie electrica min/max W 90 / 430
Consum peleti min/max kg/h 1,3-4,8
Combustibil permis - Peleti
Racordare cos spate
