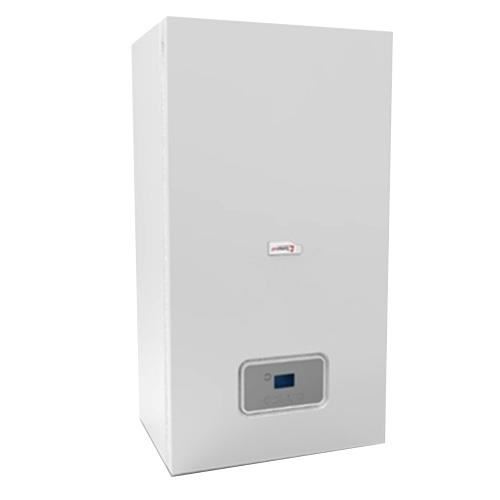

Centrala termica electrica Protherm Ray 24K - 24 kw este destinata sistemelor de incalzire cu circulatia fortata a apei, are o putere de 24 kW, se amplaseaza mural si este dotata cu un schimbator de caldura cilindric, cu elemente de incalzire si un bloc hidraulic alcatuit dintr-o pompa de circulare, un senzor de presiune si o supapa de siguranta. Centrala incalzeste apa din unitatea centrala sau singulara a sistemului de incalzire, apa care este mai apoi distribuita caloriferelor individuale sau pentru incalzirea sub podea prin intermediul unei pompe.
Centralele de 24 si 28 kw se pot cascada pana la 7 centrale (in loc de 2 cat se putea inainte)
Caracteristici generale centrala termica electrica Protherm Ray 24 KE - 24 kw
-este construita in interiorul unei carcase din otel, ale carei parti frontale si laterale formeaza o unitate mecanica atasata pe partea din spate cu suruburi
-robinetul de alimentare cu apa calda si tevile de iesire sunt atasate in partea de dedesubt, unde se afla si cablul de alimentare
-sectiunea pentru controlul intern si siguranta centralei cuprinde un bloc cu comutare electronica, cu un contact pentru comanda prin intermediul unui semnal HDO (comanda la distanta), cu un senzor de presiune si un termostat de urgenta
-pentru a compensa expansiunea la caldura a apei calde, sistemul este dotat cu un vas de expansiune de 7 litri
-pornirea centralei: poate fi pusa in functiune si pornita pentru prima data numai de catre un centru autorizat de service
-oprirea centralei: comutarea intrerupatorului principal in pozitia inchis va dezactiva protectia anti-inghet a centralei
Modulatia continua a puterii centrala termica electrica Protherm Ray 24 KE - 24 kw
-centrala este dotata cu o functie de modulatie continua (comutare progresiva a puterii), functie ce nu permite existenta impulsurilor la reteaua electrica la pornirea centralei
-scopul acestui sistem este acela de a utiliza puterea centralei intr-un mod eficient pentru atingerea temperaturii optime (puterea poate fi micsorata sau marita pentru a corespunde nevoilor momentane)
-modulatia continua este obtinuta prin pornirea si oprirea progresiva a elementelor de incalzire si a componentelor acestora
Incalzirea prin pardoseala centrala termica electrica Protherm Ray 24 KE - 24 kw
-centrala a fost proiectata pentru incalzire in pardoseala, in acest caz, trebuie conectat un termostat de siguranta pentru incalzrea in pardoseala (acest termostat nu face parte din furnitura)
-din fabricatie, centrala este dotata cu o cupla pentru bornele de conexiune ale termostatului de siguranta
Accesorii centrala termica electrica Protherm Ray 24 KE - 24 kw
-centrala este dotata cu un bloc de comutare cu un contact pentru comanda prin intermediul HDO (comanda de la distanta), semnal care este conectat la Terminalul J13
-led-ul HDO semnaleaza faptul ca respectivele contactoare ale contactului comandat de semnalul HDO au fost inchise, ceea ce indica daca tariful redus pentru incalzirea directa este disponibil sau nu, daca acesta este disponibil, led-ul este aprins
-daca functia HDO nu este utilizata, led-ul HDO semnateaza conectarea alimentarii
Functii de protectie centrala termica electrica Protherm Ray 24 KE - 24 kw
-protectia la inghet: nu permite centralei sa inghete, la scaderea temperaturii sub 8 grdC, pompa porneste automat, indiferent de comenzile unitatii de comanda din camera, chiar daca centrala este setata pe modul de vara
-protectia impotriva inghetului, se aplica numai la centralele cuplate la un boiler extern de apa calda cu senzor NTC: atunci cand temperatura apei din boiler scade sub 5 grdC, centrala porneste automat si incalzeste apa din boiler pana la 8 grdC
-protectia pompei: daca pompa a fost in regim de pauza timp de 23 de ore, printr-o scurta pornire a ei (aproximativ un minut) la viteza minima se asigura protecta impotriva blocarii pompei (aceasta functie nu poate fi dezactivata)
-intreruperea alimentarii: la oprirea alimentarii, centrala se va opri, la reluarea alimentarii, ea va reporni automat, fara a pierde setarile parametrilor
-supapa de siguranta: centrala este dotata cu o supapa de siguranta cu o presiune de deschidere de 3 bari
Date tehnice:
Putere termică maximă (kW) 24
Randament maxim (%) 99.5
Temperatură maximă încălzire (°C)..... 85
Presiune maximă încălzire (bar) 3
Presiune minimă încălzire (bar) 0.8
Putere electrică absorbită (kW) 24
Curent maxim pe fază (A) 36.5
Curent nominal fuzibil (A) 40
Secţiune cablu alimentare (mm2) 6
Înălţime (mm) 740
Lăţime (mm) 410
Adâncime (mm) 310
Racord circuit încălzire (inch) 3/4
Volum vas expansiune (l) 7
Alimentare electrică (V) 400
Grad de protecţie IP40
Masă (kg) 34
