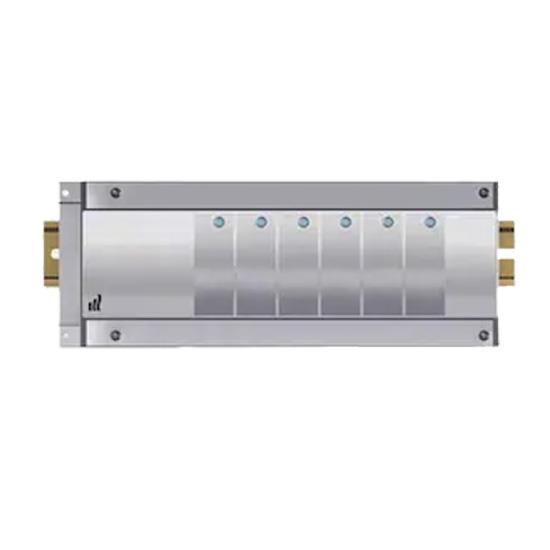

Centru comanda 6 zone 230V MASTER PURMO
Panou automat PURMO TempCo Connect 6M 230 V cu releu de inchidere a pompei
Purmo TempCO MASTER - panou de comanda cu 6 zone de temperatura si 12 circuite pentru controlul incalzirii in pardoseala.
Functioneaza impreuna cu termostatele pentru reglarea temperaturii TemCO si servomotoarele cu alimentare la 220V
Tensiune de alimentare: 230V +/- 10%; 50 Hz
Protectie la scurtcircuit cu siguranta fuzibila: 2,5A/250V
Intrari:
- alimentare: 230V
- 6 circuite ale termostatelor
Iesiri:
- 12 circuite pentru capurile termostatice: (max 2,5 A pentru toate sarcinile)
- 2 circuite pentru oprirea pompei si a altor dispozitive iesiri de releu, 2 contacte NO, 8A/ 250V
Domeniu temperaturi de lucru: 0 - 50°C
Dimensiuni: 225 x 88 x 31 mm
Blocul de conexiuni este un element auxiliar al sistemului de reglare, realizat pentru facilitarea conectarii diferitelor elemente de reglare, comanda, actionare etc si pentru cuplarea alimentarii de retea 230V/50Hz sau a alimentarii cu tensiune nepericuloasa de la un transformator de siguranta distinct 230 V; 50 Hz.
Blocul de conexiuni este prevazut cu un modul de oprire a pompei de circulatie la inchiderea tuturor supapelor termostatice de pe distribuitor, de exemplu in cazul in care temperatura in toate incaperile depaseste nivelul reglat pe termostate. Acest lucru creste randamentul sistemului (prin economisirea de energie electrica) si prelungeste totodata timpul efectiv de exploatare a pompei.
Conexiune
Conectarea este foarte simpla si usor de realizat, pentru ca fiecare dispozitiv (regulatoare, capete termoelectrice) are un loc de conectare (borna) desemnat si marcat in mod corespunzator.
Blocul de conexiuni este realizat pe baza unei placi de circuite imprimate cu o dispunere corespunzatoare a pistelor si borne lipite destinate conectarii cablurilor. Sistemul de conexiuni interioare (piste) asigura alimentarea bornelor corespunzatoare si transmiterea tensiunilor de comanda intre circuitele care functioneaza impreuna.
Pe bloc se afla borne pentru conectarea a 6 circuite independente (zone de temperatura) de reglare pentru incaperile incalzite, dintre care fiecare poate avea doua circuite de incalzire. Daca este necesar, in cazul unui numar mai mare de circuite, se poate ajunge la max. 15 buc. numarul de capete termoelectrice comandate de un singur regulator de temperatura, prin conectare in paralel.
Blocul de conexiuni este prevazut si cu doua circuite (canalele A si B) care permit comandarea in mod independent a „scaderii temperaturii” in doua zone, pentru incaperile controlate de regulatoarele conectate la circuitul A sau B. Reglajele de timp in zonele A si B sunt independente – rezulta doar din programarea din termostatul care comanda functionarea termostate
