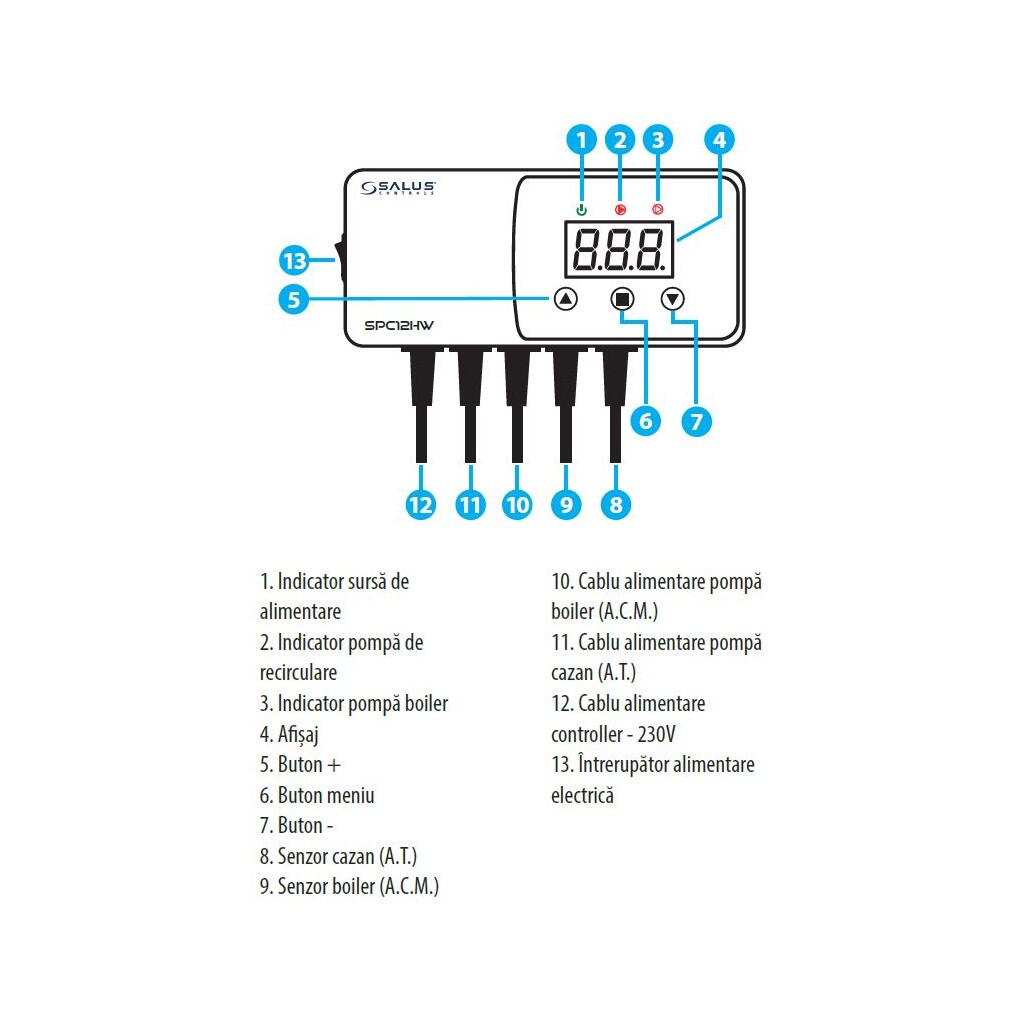

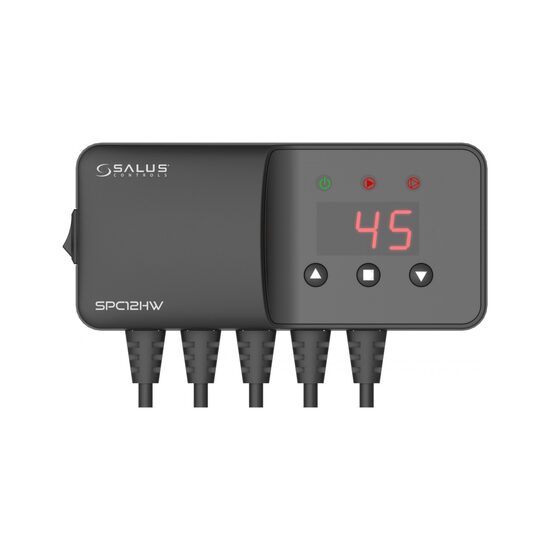

Controller-ul SPC12HW este conceput pentru a controla pompa de recirculare a agentului termic (A.T.) in sisteme de incalzire centralizata cu cazane pe combustibil solid sau pompa de apa care alimenteaza serpentina boilerului de apa calda menajera (A.C.M.).
Pompa de recirculare (A.T.) porneste cand temperatura masurata depaseste temperatura setata. Functionarea pompei de serpentina pentru boiler (A.C.M.) depinde de diferenta de temperatura. Aceasta porneste cand temperatura cazanului depaseste temperatura boilerului cu valoarea histerezei setata de utilizator. Pompa pentru serpentina boilerului functioneaza pana cand temperatura cazanului si temperatura boilerului vor fi egale sau pana cand temperatura setata a boilerului va fi atinsa.
Functia P (prioritate A.C.M.)
Prioritatea de functionare poate fi schimbata prin activarea acestei functii. In cazul in care este prioritara pompa pentru boiler, doar dupa ce temperatura boilerului ajunge la valoarea setata, controller-ul va porni pompa de incalzire (A.T.). In cazul in care aceasta functie nu este activa, pompele functioneaza independent fara sa mai existe o alta prioritate activa pentru pompa de cazan.
Functia L (Mod Vacanta)
Aceasta functie blocheaza pompa de recirculare, lasand activa doar pompa pentru boilerul de A.C.M. Pompa de recirculare se va activa doar cand temperatura din cazan ajunge la valoarea de 90°C – aceasta fiind functia de protectie la supraincalzire.
Controller-ul are, de asemenea, functii care previn blocarea pompei.
Functia „anti-stop” protejeaza impotriva depunerilor de calcar in afarasezonului de incalzire. Pompa porneste la fiecare 14 zile timp de 15 secunde.
O alta functie de protectie este functia „anti-inghet”, care mentine functionarea permanenta a pompei atunci cand temperatura masurata de senzor scade sub 5 °C.
Controller-ul este echipat cu sunet de alarma care semnaleaza atunci cand temperatura detectata de senzor depaseste valoarea de 90°C.
Specificatii tehnice:
- Sursa de alimentare: 230 V / 50Hz ±10%
- Consum de energie: (stand-by) 2 W
- Temperatura ambientala: -10 - 50°C
- Amperaj maxim pompa: A.T. / A.C.M. 6 A fiecare
- Interval masurare temperatura: 0 - 99°C
- Interval setare temperatura: A.T. 5 - 80°C / A.C.M. 20 - 80°C
- Interval masurare temperatura (senzor): -10 - 120°C
- Lungime cablu senzor: A.T. 1,2 m / A.C.M. 3 m
- Histereza rezervor reglabil: 5 - 30°C
- Lungime cablu senzor: 1,5m
- Dimensiune [mm]: 155 x 70 x 39
