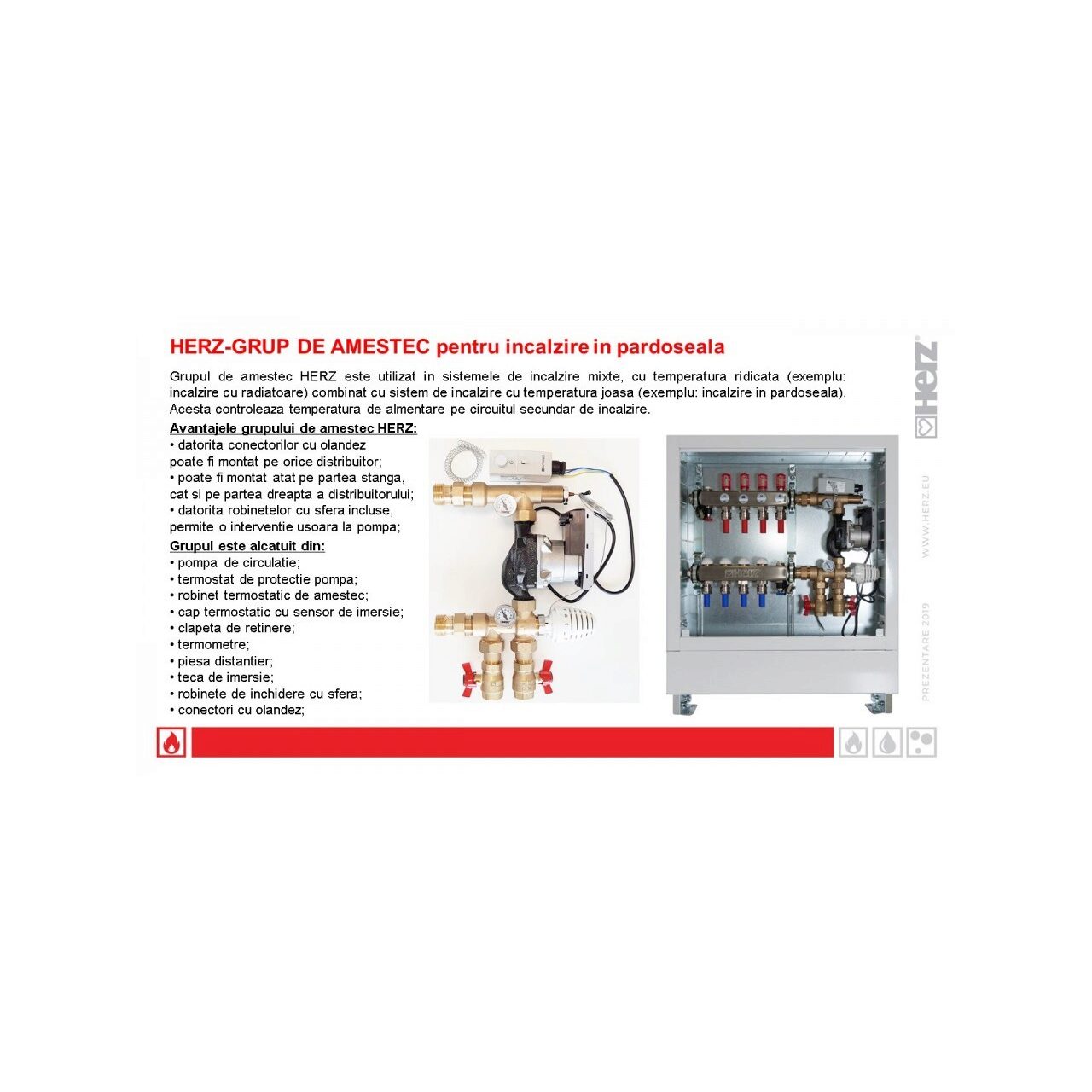

Grup amestec pardoseala cu pompa ErP WILO HERZ este utilizat in sistemele de incalzire mixte, cu temperatura ridicata (incazire cu radiatoare) combinat cu sistem de incalzire cu temperatura joasa (incalzire in pardoseala). Acesta controleaza temperatura de alimentare pe circuitul secundar de incalzire.
Avantajele grupului de amestec HERZ
- datorita conectorilor cu olandez poate fi montat pe orice distribuitor,
- poate fi montat atat pe partea stanga cat si pe partea dreapta a distrubuitorului,
- datorita robinetilor cu sfera incluse, permite o interventie usoara la pompa
Grupul de amestec este alcatuit din:
- pompa ErP WILO
- termostat de protectie pompa
- robinet termostatic de amestec
- cap termostatic cu senzor de imersie
- clapeta de retinere
- termometre
- piesa distantier
- teaca de imersie
- robineti de inchidere cu sfera
- conectori cu olandez
Domeniu de aplicaţie
Grupul de amestec este folosit în sisteme mixte de încălzire, de înaltă temperatură, când există o nevoie de încălzire a unui sistem de încălzire la joasă temperatură – încălzire radiantă (încălzire în pardoseală / pereți). Grupul constă din pompă de circulație, vană de amestec cu cap termostatic, clapetă de sens, distanțier, manșon de imersie, termostat de comandă prin contact, două racorduri olandeze și două robinete cu sferă cu racorduri olandeze. Grupul de amestec controlează circuitul de încălzire secundar prin intermediul termostatului de ambient (în funcție de necesități). Temperatura pe retur poate fi reglată la o valoare constantă sau conform necesităților utilizatorului (a datelor din proiect). Racordurile la pompă nu sunt complet înșurubate, deoarece instalatorul poate ajusta poziția pompei în funcție de spațiul disponibil. După asamblare, instalatorul trebuie să verifice racordările pe
pompă pentru etanșeitate la apă. În cazul în care există impurități în mediul de lucru (apă dură, praf etc.) trebuie instalat un filtru, în caz contrar impuritățile putând deteriora etanșările vanei.
Date de funcţionare
Presiune nominală: 6 bar
Temperatură maximă de lucru: 110°C (sugerată max. 55°C)
Temperatură minimă de lucru: 2°C
Coeficient de debit kvs – pe direcția AB−A: 5,0
Coeficient de debit kvs – pe direcția AB−B: 3,8
Cursa vanei de amestec: 3,7 mm
Coeficient de debit kvs cu bypass complet deschis: 0,7
Diferența de presiune
între circuitele instalației mixte: ΔPPRimar c>psecundar c
Mediu:
Calitatea apei utilizată ca agent termic de încălzire, trebuie să fie în conformitate cu ÖNORM H5195 sau VDI-Standard 2035. Este permisă utilizarea de glicol etilenic sau propilenic într-un raport de amestec de 25-50%. Garniturile din EPDM pot fi afectate de lubrifianții cu uleiuri minerale și acest lucru duce la deteriorarea etanșărilor din EPDM. Vă rugăm să consultați documentația producătorului atunci când utilizați produse cu glicol etilenic pentru protecția împotriva înghețului și cOROziunii.

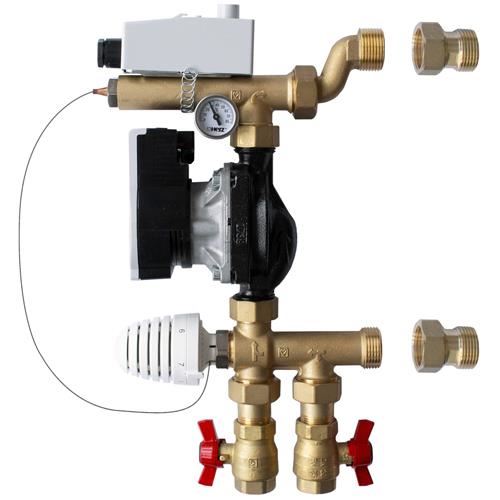

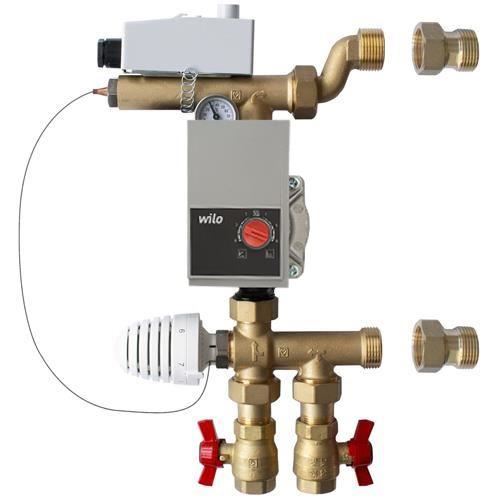

Piese componente și etichetele grupului de amestec HERZ
1. Vană de amestec
2. Clapetă de sens
3. Cap termostatic
4. Termometru
5. Termometru
6. Pompa de circulație tip WILO YONOS PARA RS 15/6 RKA 130
7. Distanțier
8. Manșon de imersie
9. Conector olandez
10. Robinet cu sferă
11. Termostat de comandă prin contact *fiecare grup conține 4 bucăți suplimentare de garnituri din EPDM pentru etanșare plană și racorduri olandeze.
Date referitoare la pompă
Tip: DN 20: WILO YONOS PARA RS 15/6 RKA 130
Indicele de eficiență energetică (EEI): ≤ 0,20
Înălțime maximă de pompare: 6,2 m
Debit volumic maxim: 3,3 m3/h
Temperatură maximă de lucru: 110°C
Presiune statică maximă: 6 bar
Conexiunea la rețea: 1~230 V +10%/-15%, 50/60 Hz
(IEC 60038 tensiune standard)
Clasa de protecție: IPx4D
Clasa de izolație: F
Înălțime de aspirație minimă la gura de aspirație pentru a evita cavitația la temperatura de pompare a apei.
Înălțime de aspirație minimă la 50/95°C: 0,5/4,5 m
Instrucţiuni de siguranţă:
pentru acest produs există riscul de electrocutare, rănire sau deces. Instalarea, punerea în funcțiune, reparația și dezafectarea trebuie efectuate de către persoane calificate, în conformitate cu prevederile legale, pe la dispozitivul de deconectare a sursei de alimentare înainte de a scoate capacul unității sau dacă capacul este deteriorat. Nu atingeți niciodată componentele aflate sub tensiune! Verificați rezistența la căldură a țevilor. Eliminați aparatul în deșeurile menajere. Eliminarea dispozitivelor în conformitate cu reglementările locale (echipamente electrice).
