Grup amestec pardoseala cu pompa ErP GRUNDFOS 1732005-G HERZ
Grup amestec pardoseala cu pompa electronica 1732005-G HERZ este utilizat in sistemele de incalzire mixte, cu temperatura ridicata (incazire cu radiatoare) combinat cu sistem de incalzire cu temperatura joasa (incalzire in pardoseala). Acesta controleaza temperatura de alimentare pe circuitul secundar de incalzire.
Avantajele grupului de amestec Herz
- datorita conectorilor cu olandez poate fi montat pe orice distribuitor,
- poate fi montat atat pe partea stanga cat si pe partea dreapta a distrubuitorului,
- datorita robinetilor cu sfera incluse, permite o interventie usoara la pompa
Date referitoare la pompa UPM3 15-70 130 GRUNDFOS
Presiune maxima 70 dm
Clasa TF 110
Aprobari CE,VDE
Materiale
- Corpul pompei (stator) Fonta
- Rotor PES 30% GF
- Instalatie
- t max amb 70 °C
- Presiune de functionare maxima 10 bar
- Lungimea dintre porturi 130 mm
Gama temperaturii lichidului 2 .. 110 °C
Temperatura lichidului in timpul functionarii 60 °C
Densitate 983.2 kg/m³
Date electrice
Putere de introdusa - P1 5 .. 52 W
Frecventa retelei electrice 50 Hz
Tensiune nominala 1 x 230 V
Curent consumat maxim 0.07 .. 0.52 A
Grad de protectie (IEC 34-5) IP44
Protectie termica ELEC
Control
Pozitia cutiei cu conexiuni 9H
Altele
Energie (EEI) 0.20
Greutate neta 1.76 kg
Greutate bruta 2.12 kg

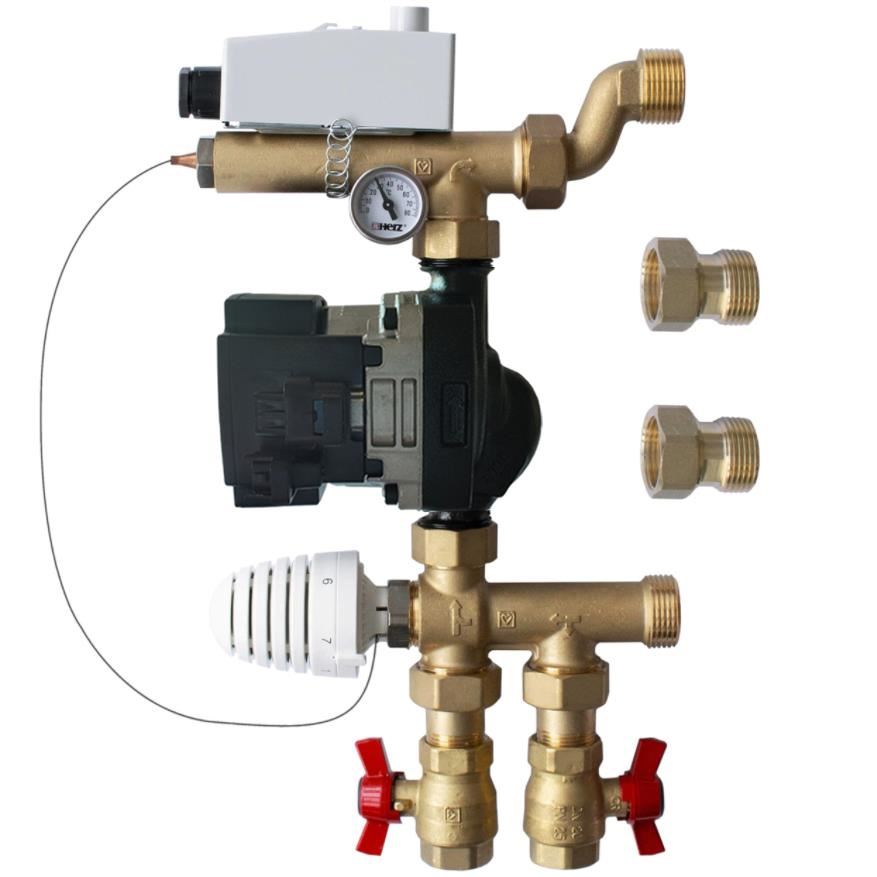

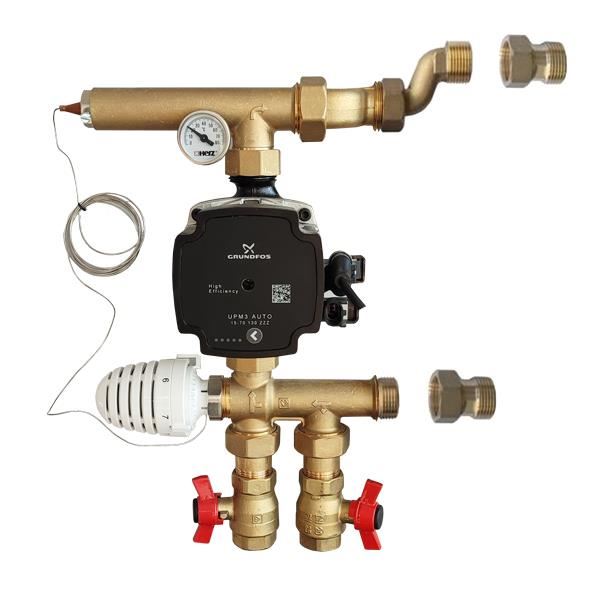

Grupul de amestec pentru incalzirea in pardoseala este alcatuit din:
- pompa de circulatie electronica UPM3 15-70 130 GRUNDFOS
- robinet termostatic de amestec
- cap termostatic cu senzor de imersie
- clapeta de retinere
- termometre
- piesa distantier
- teaca de imersie
- robineti de inchidere cu sfera
- conectori cu olandez
Domeniu de aplicatie
Grupul de amestec este folosit in sisteme mixte de incalzire, de inalta temperatura, cand exista o nevoie de incalzire a unui sistem de incalzire la joasa temperatura – incalzire radianta (incalzire in pardoseala / pereti). Grupul consta din pompa de circulatie, vana de amestec cu cap termostatic, clapeta de sens, distantier, manson de imersie, termostat de comanda prin contact, doua racorduri olandeze si doua robinete cu sfera cu racorduri olandeze. Grupul de amestec controleaza circuitul de incalzire secundar prin intermediul termostatului de ambient (in functie de necesitati). Temperatura pe retur poate fi reglata la o valoare constanta sau conform necesitatilor utilizatorului (a datelor din proiect). Racordurile la pompa nu sunt complet insurubate, deoarece instalatorul poate ajusta pozitia pompei in functie de spatiul disponibil. Dupa asamblare, instalatorul trebuie sa verifice racordarile pe pompa pentru etanseitate la apa. In cazul in care exista impuritati in mediul de lucru (apa dura, praf etc.) trebuie instalat un filtru, in caz contrar impuritatile putand deteriora etansarile vanei.
Date de functionare
Presiune nominala: 6 bar
Temperatura maxima de lucru: 110°C (sugerata max. 55°C)
Temperatura minima de lucru: 2°C
Coeficient de debit kvs – pe directia AB−A: 5,0
Coeficient de debit kvs – pe directia AB−B: 3,8
Cursa vanei de amestec: 3,7 mm
Coeficient de debit kvs cu bypass complet deschis: 0,7
Diferenta de presiune intre circuitele instalatiei mixte: Δpprimar c>psecundar c
Mediu:
Calitatea apei utilizata ca agent termic de incalzire, trebuie sa fie in conformitate cu ÖNORM H5195 sau VDI-Standard 2035. Este permisa utilizarea de glicol etilenic sau propilenic intr-un raport de amestec de 25-50%. Garniturile din EPDM pot fi afectate de lubrifiantii cu uleiuri minerale si acest lucru duce la deteriorarea etansarilor din EPDM. Va rugam sa consultati documentatia producatorului atunci cand utilizati produse cu glicol etilenic pentru protectia impotriva inghetului si coroziunii.
