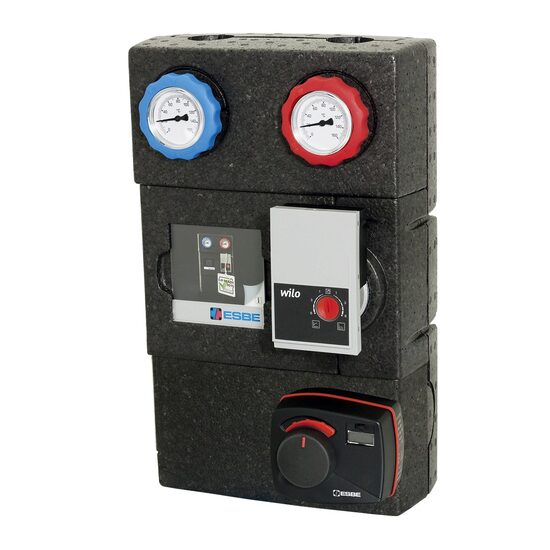

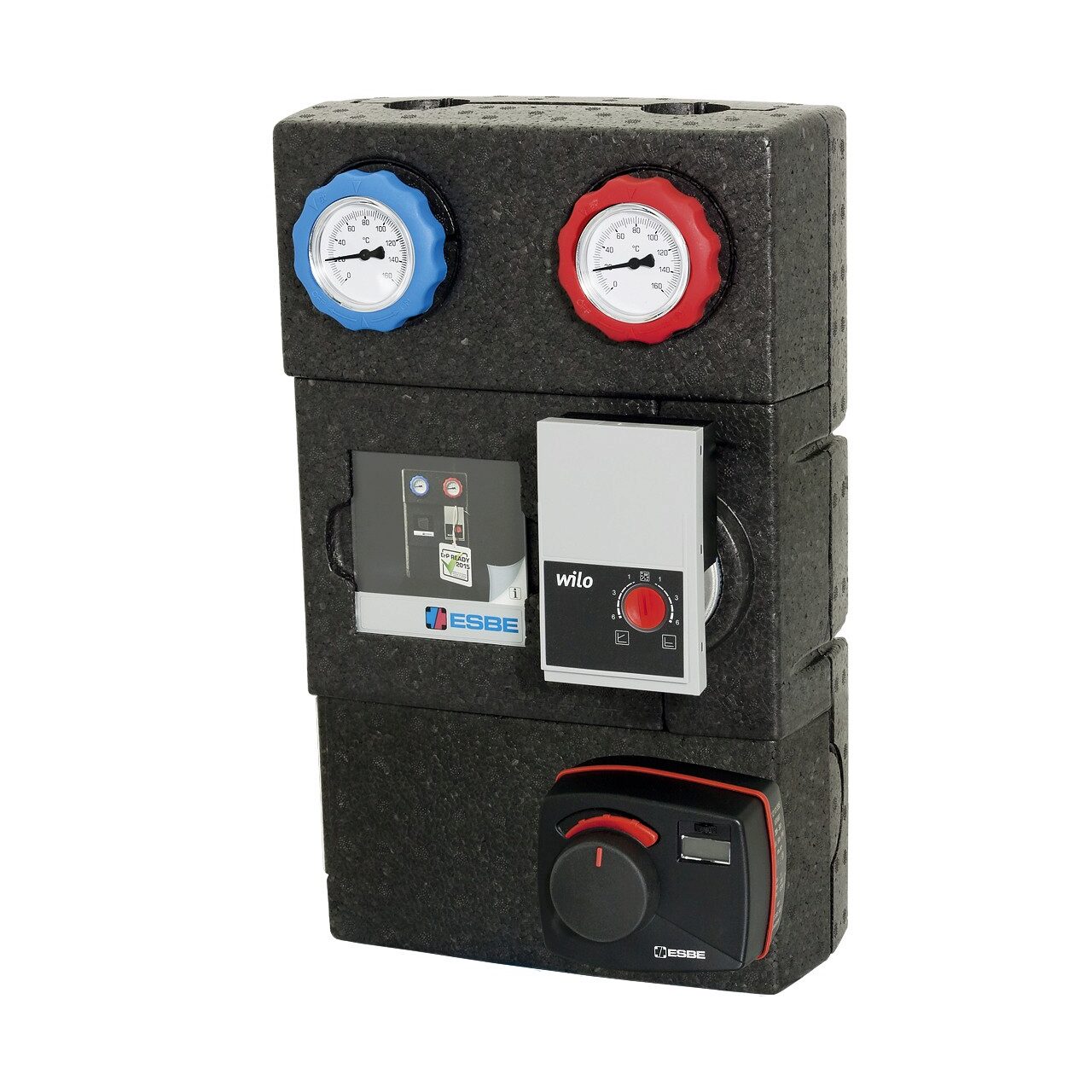

GRC este un grup de circulație compact destinat să asigure în cel mai eficient mod posibil distribuția agentului pe circuitul tur cu compensarea temperaturii exterioare. GRC se livrează complet echipat şi asamblat exceptând senzorul de temperatură exterioară. O nouă soluţie tehnică inovativă face posibilă optimizarea preciziei de reglare prin amestec, asigurând astfel livrarea cantităţii optime şi corecte de energie în orice situaţie. GRC are integrată o pompă de înaltă eficiență energetică și cu o termoizolație croită special pentru a minimiza pierderile de energie. Amestecul agentului pe circuitul tur este realizat de GRC prin intermediul unui ventil de amestec acţionat de servomotorul-regulator electronic încorporat. Toate componentele necesare sunt incluse, GRC a fost creat să asigure o instalare foarte simplă și o precizie de reglare foarte bună. Limitele minimă şi maximă pe circuitul tur pot fi limitate.Componente: cARCAsă izolantă din polistiren, 2 robineţi de închidere cu termometre integrate, semi-olandezi, ventil rotativ de amestec VRG437, servoregulator CRC111, senzor de temperatură circuit tur şi temp. exterioară cu 20m cablu, pompă cu turație variabilă, suport de montaj pe perete, şablon montaj.
Presiune statică maximă: – 6 bar (600kPa)
Mediu de lucru: – 0… +95°C, apă, apă cu glicol 50%, mediu ambiant 0…+50°C
Conexiuni: – intrare – filet exterior G1″ și ieșire filet interior Rp1″
Diametru nominal: – DN25mm sau DN32, funcție de model
Materiale constructive: – alamă și oțel, etanșeizări din PTFE, EPDM și fibre Aramidice
Izolație: – polistiren EPP λ 0,036 W/mK
Pompă cu turație variabilă: – 230V, IPX4D, WILO YonosPara RKA25/6 (6,2mCA, 3…45W) sau RKA25/7,5 (7,5mCA, 3…75W), funcție de model
Capacitate sistem: – diagrame și metode de calcul la capitolul M
Ventil rotativ amestec:
– VRG437, autoadaptiv, cu caracteristică progresivă
– presiune diferenţială max 100kPa, presiune închidere max200kPa
– autoritate reglare >1000 (porturile A-AB)
– scurgeri ≤0,05%
– material constructiv alamă DZR
Norme de fabricaţie: – peD 97/23/EC, art 3.3, clasa de eficiență energetică A
Accesorii opţionale: – conectori şi distribuitoare izolate
Servoregulator:
– CRC111 încorporat, curbă încălzire cu 10 puncte de ajustare, limite minime şi maxime pe circuitul tur
– afişaj iluminat şi joystick pentru realizarea setărilor
– tensiune alimentare 230Vca ±10%, putere absorbită 5VA
– cuplu 6Nm, timp realizare cursă completă
– rozetă antiderapantă pentru supracomandă manuală
– temperatură ambiantă -5…+55°C
– protecţie tip IP41, clasa II
– livrat cu senzor temp. exterioară şi cablu 20m, transformator
Producător: – ESBE, fabricat în Suedia
