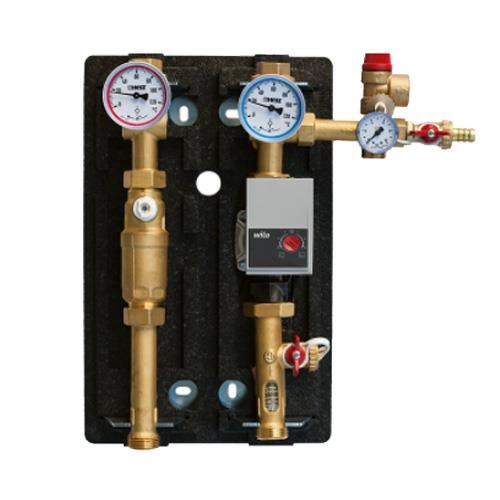

Grupul de pompare se utilizeaza in sistemele de incalzire cu panouri solare are inclusa pompa Wilo
Este alcatuit din :
1. Robinet cu sfera echipat cu termometru
2. Grup de siguranta 6 bar
3. Debitmetru 4 - 24 l/min
4. Pompa de recirculare pt. instalatii “solare”Wilo - Para STG 15-130/8-75
Functiile componentelor
Robinetul de retinere SOLAR: este integrat in corpul debitmetrului. Robinetul cu sfera este utilizat ca element de inchidere. Functia robinetului de retinere poate fi blocata, de exemplu, pentru golirea sistemului. Rotiti maneta la 45° in sensul acelor de ceasornic, pentru a dezactiva robinetul de retinere.
Comanda externa printr-un sistem PWM Evaluarea cerintelor (nivel/punct de referinta) pentru comanda se face de la un controler. Controler-ul trimite un semnal PWM ca variabila de actionare la pompa model PARA-STG. Wilo recomanda utilizarea controlului de tip PWM2, din motive de securitate. Generatorul de semnal PWM da o comanda periodica de impulsuri la pompa (ciclul de functionare), conform DIN IEC 60469-1. Variabila de actionare este determinata de raportul dintre durata impulsului si perioada de impuls. Ciclul de functionare este definit ca un raport fara dimensiune, cu o valoare de 0 ... 1 sau 0 ... 100%. Controlul de tip PWM2 este explicat grafic in fisa tehnica aferenta pompei WILO de tip PARA-STG.
ATENTIE!
Conexiunea alimentarii electrice (230 V AC) la pinii de comunicatie (iPWM) distruge produsul.
La intrarea PWM, tensiunea maxima este de 24 V tensiune de intrare sincronizata.
CARACTERISTICI GENERALE
Tip produs Siguranta solara
Sistem solar compatibil Termic
Utilizare Rezidential
Material Plastic
Culoare Negru/Galben
SPECIFICATII TEHNICE
Temperatura maxima de lucru 110 C
DIMENSIUNI
Lungime 390 mm
Latime 130 mm
Inaltime 68 mm
