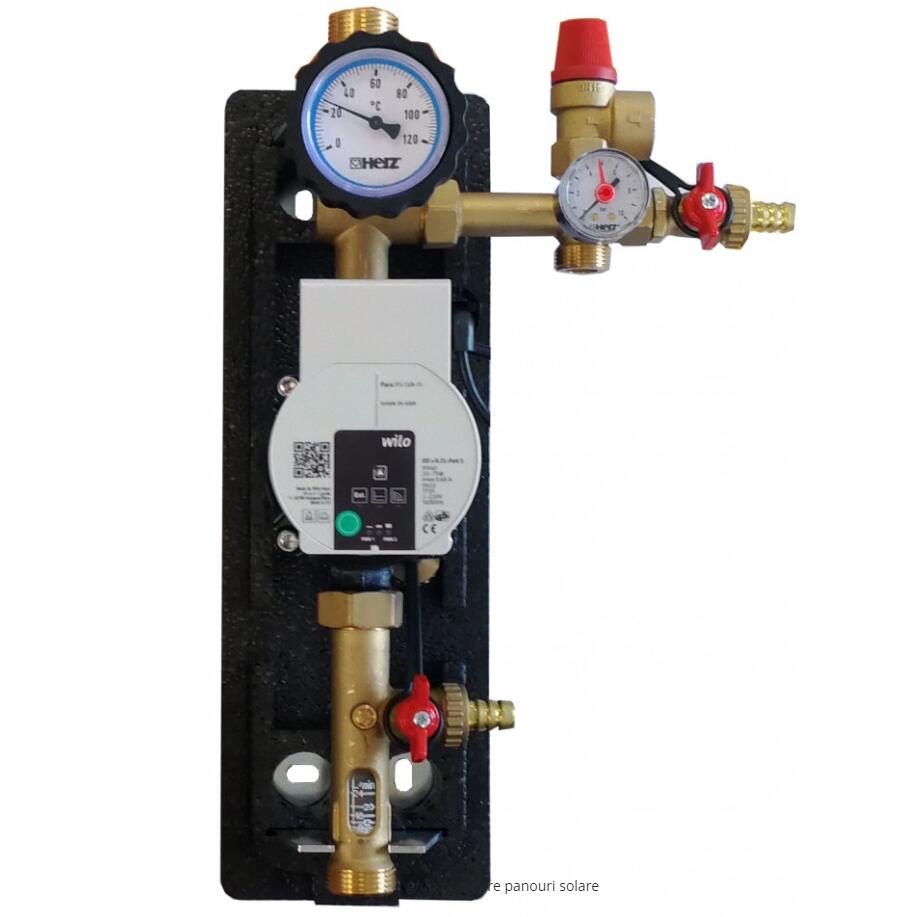

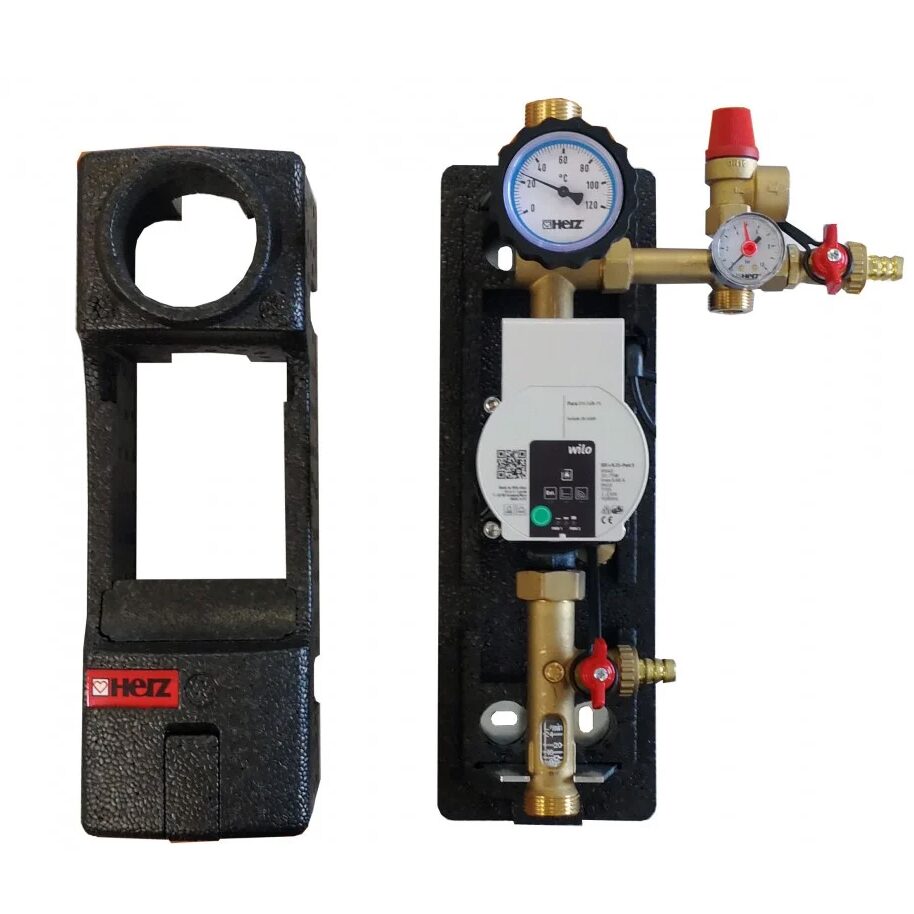

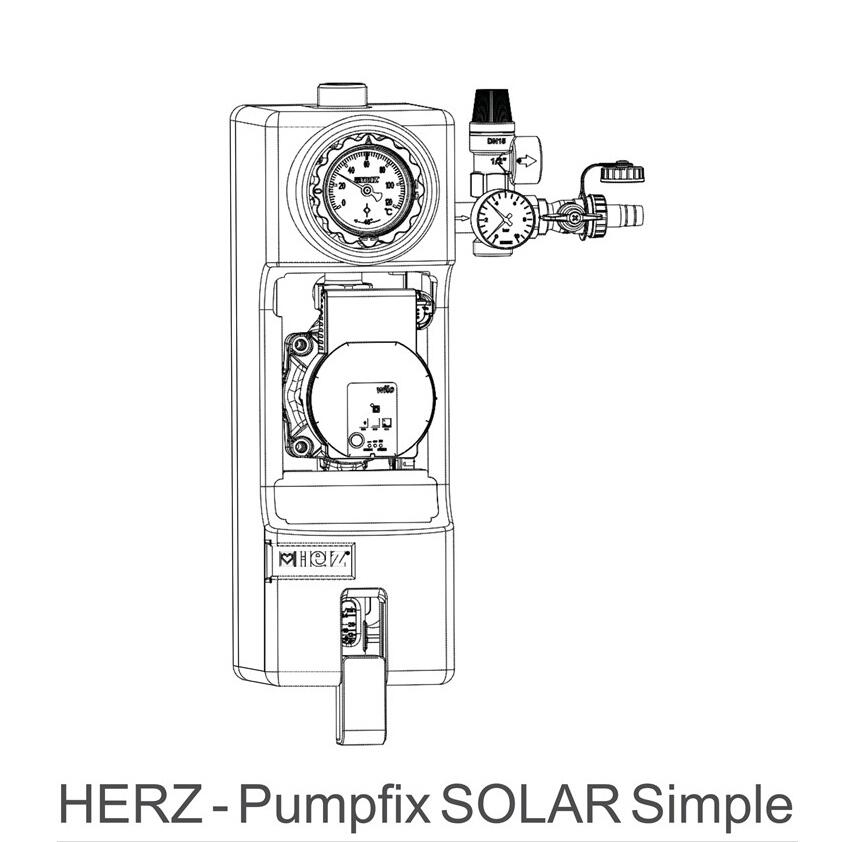

Grup pompare solar SIMPLE DN20 Q=4-24l/h CU POMPA WILO PWM 1451183 HERZ
Domeniu de aplicație

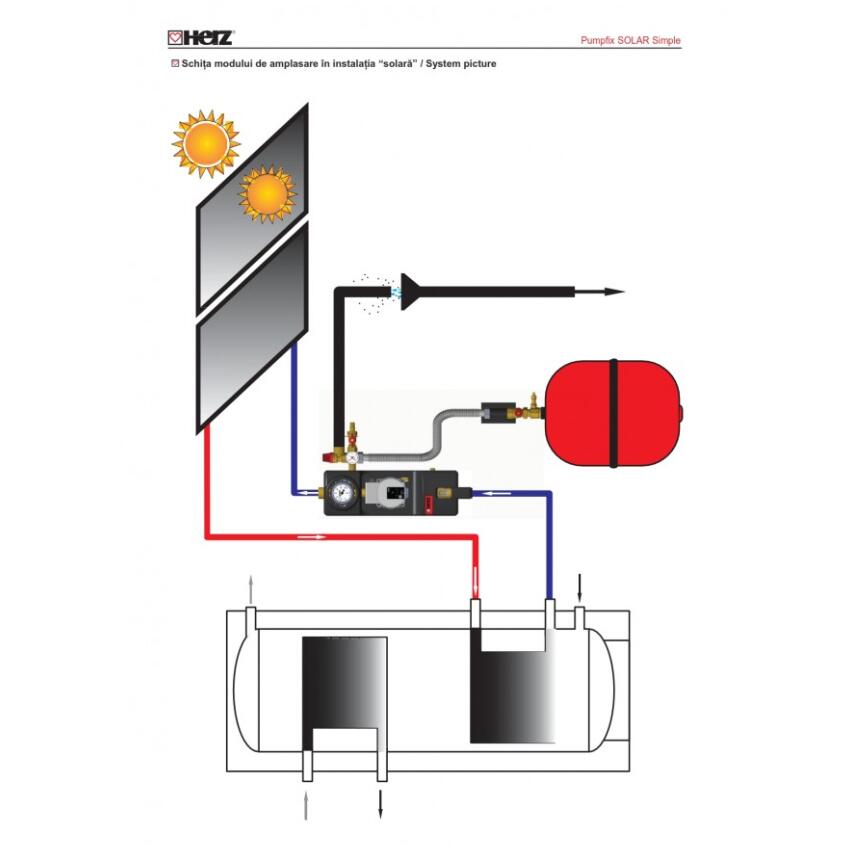

Grupurile de pompare sunt construite pe verticală, cu un robinet cu sferă și termometru, cu fața îndreptată în sus. Grupul de pompare este parte a sistemului solar pentru prepararea de apă caldă menajeră. Este posibilă instalarea unei pompe de circulație de la alți producători în situația unui alt proiect. Grupul de pompare este echipat cu un debitmetru, care permite setarea debitului de apă. Grupul de pompare Pumpfix SOLAR Simple conține un grup de siguranță compus din supapă de siguranță, manometru, robinet de golire și racord la vasul de expansiune. Robinetul cu sferă și termometru conține și o clapetă de sens
Funcțiile componentelor
Clapeta de sens este integrată în robinetul cu sferă și termometru. Robinetul de reținere SOLAR: este integrat în corpul debitmetrului. Robinetul cu sferă este utilizat ca element de închidere. Funcția robinetului de reținere poate fi blocată, de exemplu, pentru golirea sistemului. Rotiți maneta la 45°în sensul acelor de ceasornic, pentru a dezactiva robinetul de reținere.
Date de funcționare
- Temperatura maximă de lucru: 110°C;
- Presiune maxim admisă: PN 10;
- Temperatură maxim admisă pe termen scurt: 120°C < 15s;
- Raport de amestec: propilen-glicol 25-50%;

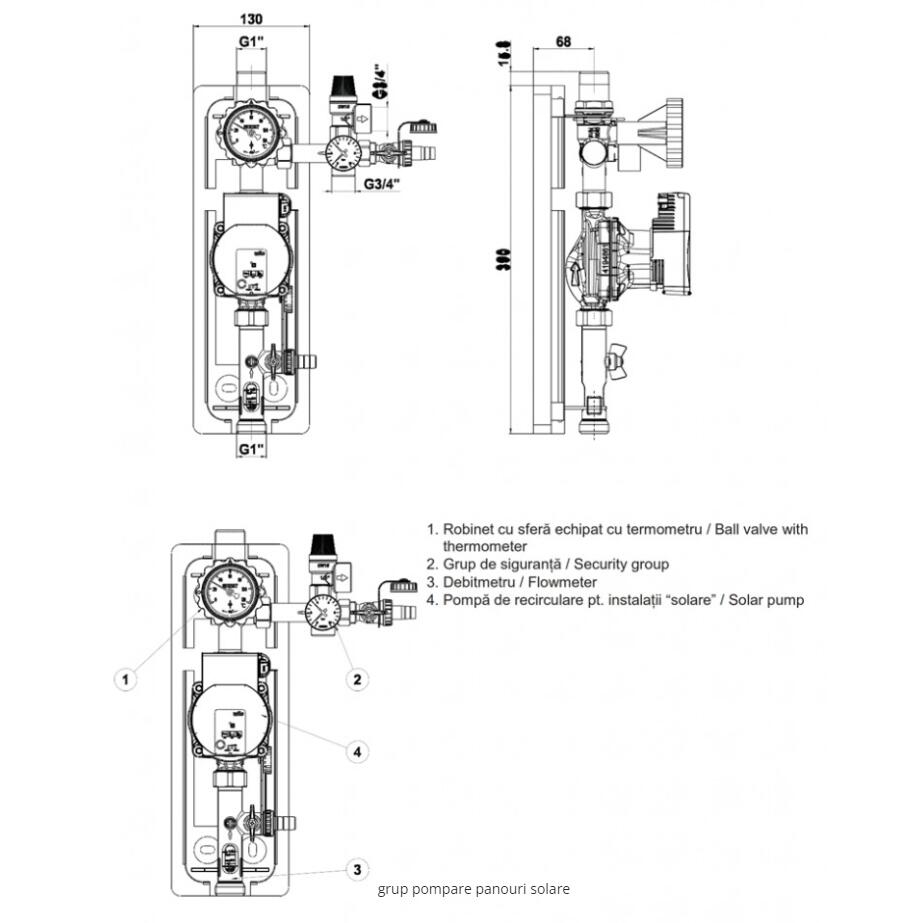

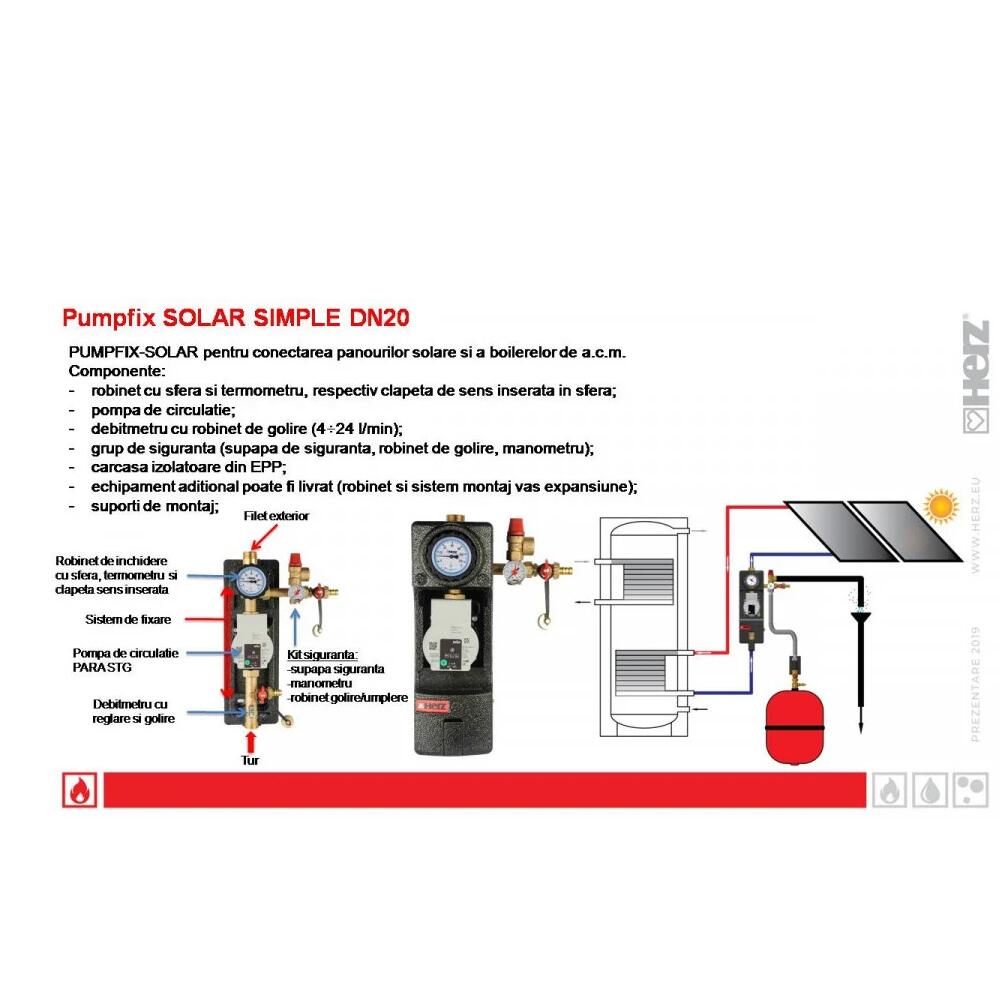

Ansamblul este echipat cu:
1. Robinet cu sferă echipat cu termometru
2. Grup de siguranță
3. Debitmetru
4. Pompă de recirculare pt. instalații “solare”
Comandă externă printr-un sistem PWM
Evaluarea cerințelor (nivel/punct de referință) pentru comandă se face de la un controler. Controler-ul trimite un semnal PWM ca variabilă de acționare la pompa model PARA-STG. Wilo recomandă utilizarea controlului de tip PWM2, din motive de securitate. Generatorul de semnal PWM dă o comandă periodică de impulsuri la pompă(ciclul de funcționare), conform DIN IEC 60469-1. Variabila de acționare este determinată de raportul dintredurata impulsului și perioada de impuls. Ciclul de funcționare este definit ca un raport fără dimensiune, cu ovaloare de 0 ... 1 sau 0 ... 100%. Controlul de tip PWM2 este explicat grafic în fișa tehnică aferentă pompeiWILO de tip PARA-STG.
ATENȚIE!
Conexiunea alimentării electrice (230 V AC) la pinii de comunicație (iPWM) distruge produsul.La intrarea PWM, tensiunea maximă este de 24 V tensiune de intrare sincronizată.
Garanție 5 ani.
