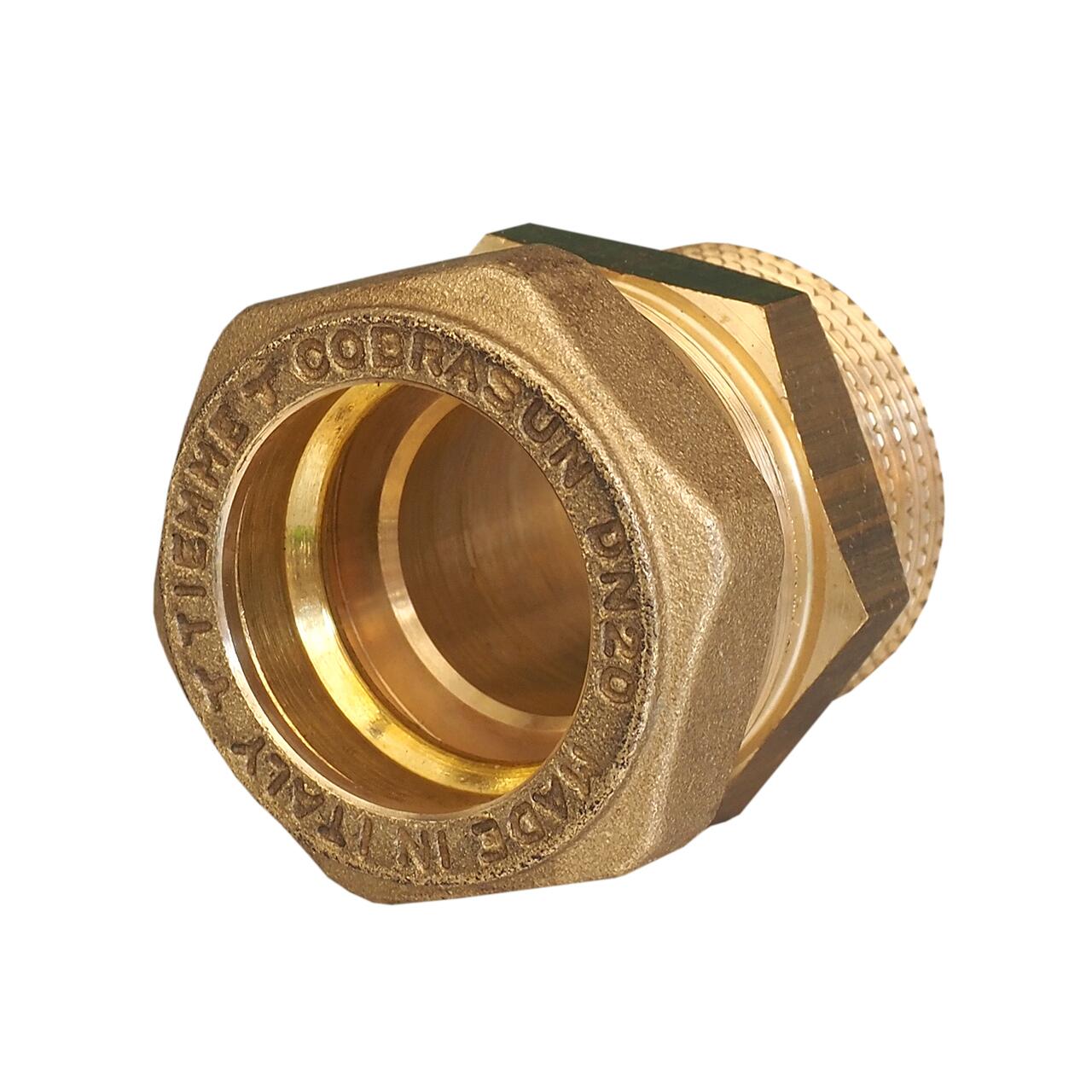

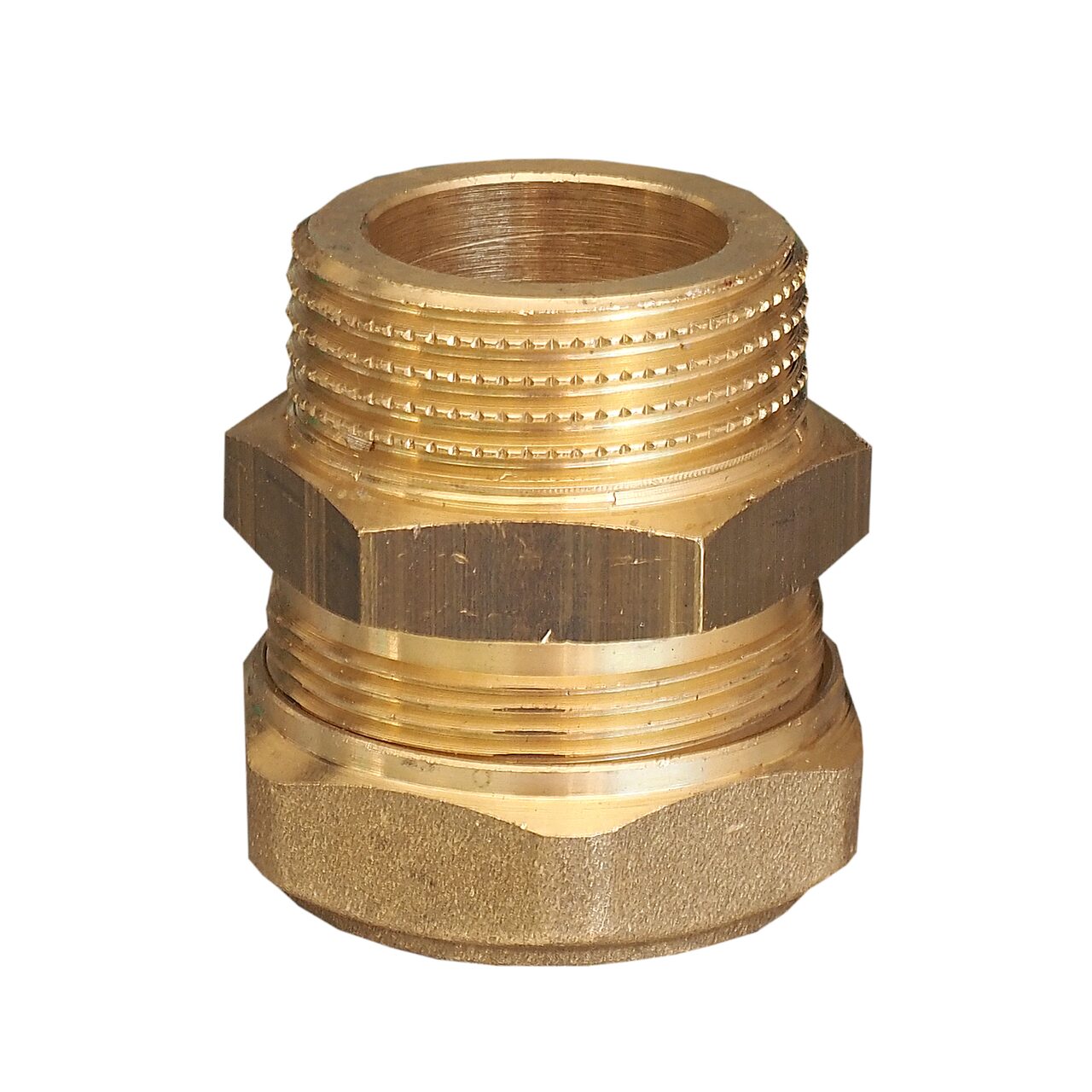

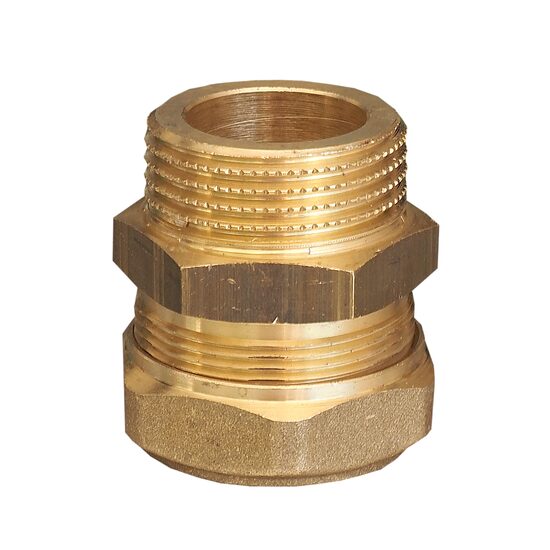

SISTEM CU PRINDERE RAPIDA PENTRU TUBURILE DE INOX ONDULAT DN20 CU FILET 1 EXTERIOR COBRASUN
Racordurile sunt solutia inovativa, rapida si sigura pentru conexiunile tubului ondulat de otel inox. Introduceti tubul in racord si dupa ce auziti «CLACK», sunet care garanteaza corecta pozitionare a piulitei pe tub, puteti trece la strangerea cu cheia (cum e prezentat la pag.4).
Atentie! In cazul dezasamblarii racordului, trebuie avut grija ca, in momentul reasamblarii șaiba sa fie pozitionata cu fata plana in interiorul niplului.
Sistemul se adapteaza oricarui tip de instalatie cu fluide compatibile cu alama si otel inox (exemplu instalatii cu panouri solare)
Caracteristici tehnice
- Temperatura maxima de exercitiu:280 °C
- Presiunea maxima de exercitiu:16 bar
- Filet ISO 228 : 1 exterior
- Diametru teava inox :DN20
Descriere materiale
- Corp Alama CW617N - EN12165
- Inel Alama CW617N - EN12165
- Piulita Alama CW617N - EN12165
Instructiuni de montaj
Taiati tubul ondulat pozitionand lama intre ondule. Ea trebuie sa ramana perpendiculara pe axa tubului. Taietura trebuie sa fie neteda, fara bavuri si aschii.

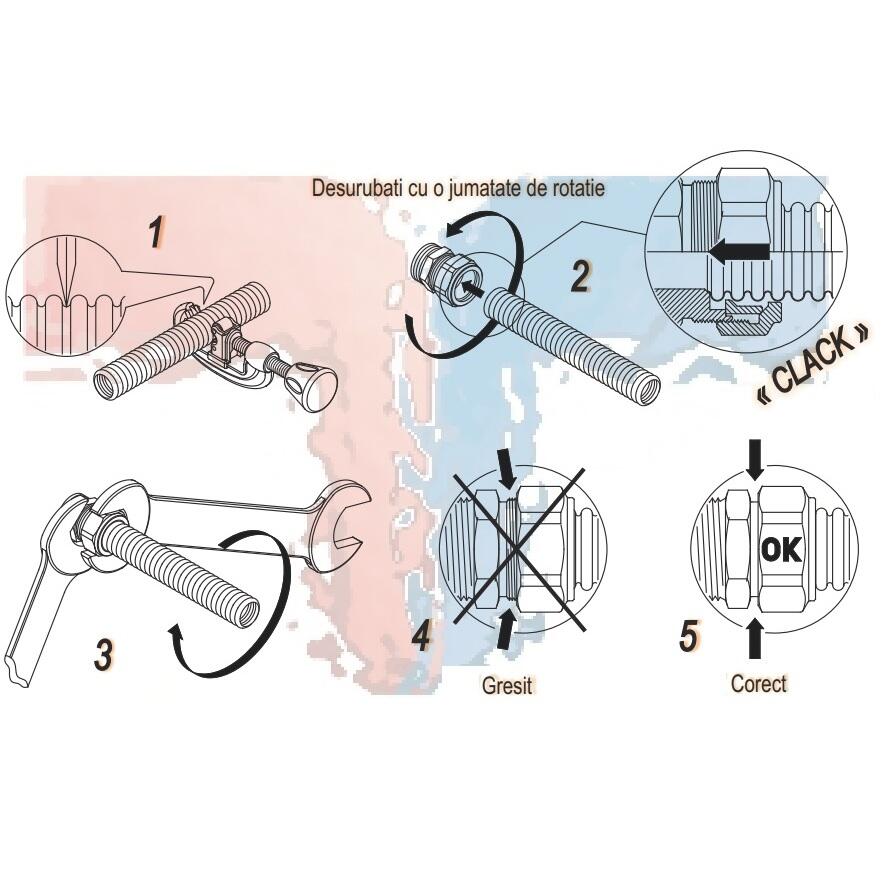

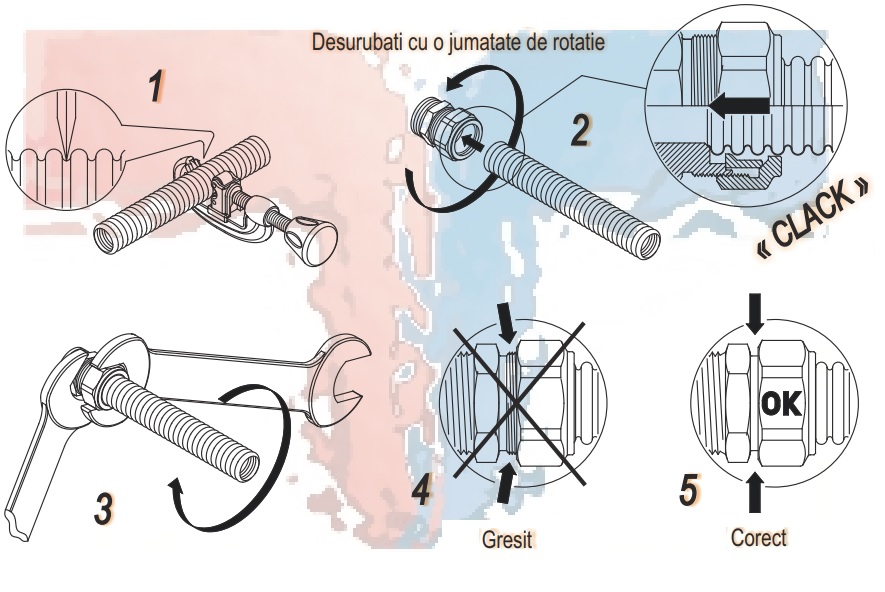

Scoateti racordul si slabiti piulita cu o jumatate de rotatie, daca nu este deja slabita. Impingeti teava in conector, pana cand auziti «CLACK» (Fig.1), care garanteaza pozitionarea corecta a piulitei pe spiralele tubului. In acest moment se poate trece la strangerea mecanicacu ajutorul cheilor sau a instrumentelor specifice (Fig.3) Atentie la strangerea finala! Nu trebuie efectuata ca in Fig.4, ci ca in fig.5, piulita ascunzand complet filetul racordului. Pentru a auzi «CLACK» pe tuburile cu diametru extern redus, nu trebuie slabita piulita, ci stransa usor cu mana, inainte de prinderea pe tubul de inox.
Caracteristici
| Diametru filet: |
1`` |
| Unitate vanzare |
Bucata |
| Diametru teava: |
DN20 |
