Datele tehnice

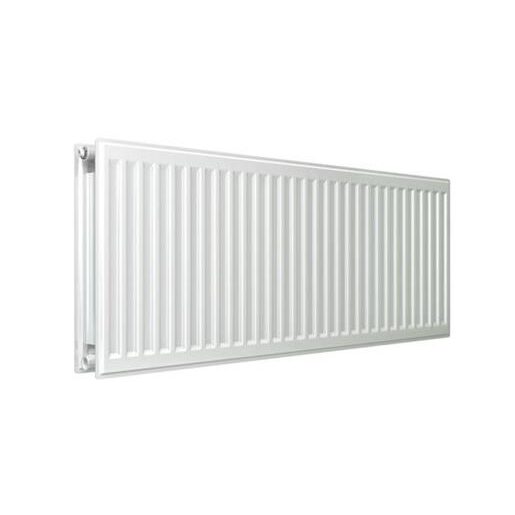

Caloriferele sunt panouri din tabla de oțel, conectate între ele cu ajutorul sudurii, cu suprafețele convective și au următoarele caracteristice:
Parametrii principali:
Gabaritele caloriferelor înălțimea – 300 mm, 400 mm, 500 mm, 600 mm și 900 mm;
Lungimea – de la 400 mm până la 1500 mm cu pasul de 100 mm, de la 1600 mm până la 3000 mm cu pasul de 200 mm
Presiunea de lucru – max 6 bar.
Presiunea de testare – 13 bar.
Temperatura maximă a agentului termic – 95 ºС

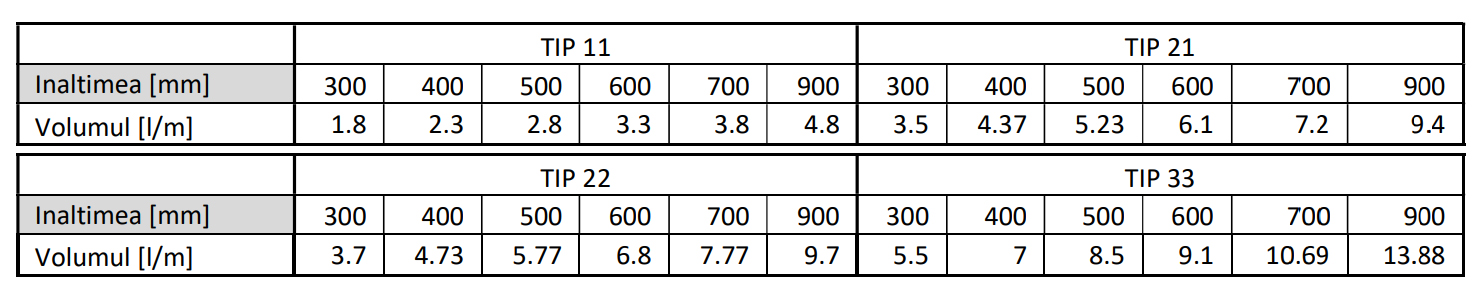

Parametrii principali a caloriferelor. TIP 11 TIP 21
Montarea caloriferului
Caloriferele Uniline sunt livrate în ambalaj individual. Ambalajul individual este executat din folie termorezistentă cu protecție pe margini. Orificiile de conectare sunt astupate cu dopuri.
Montarea caloriferelor se execută în conformitate cu prevederile Proiectului Tehnic si Normelor Tehnice in vigoare. La montare pentru cedarea de căldură maximă a aparatului se recomandă păstrarea distanței nu mai mici de 100-120 mm de la pardosea și pervazul ferestrei și 30 mm de la perete.
Montarea caloriferelor se execută în modul următor:
a) Fără a se dezambala caloriferul trebuie atârnat pe console (care sunt fixate cu dibluri sau încorporat în perete) amplasând canalele convective vertical.
b) Conectați caloriferul la sistemul de conducte de alimentare dotate cu ventilul de reglare (manuală sau automată) și la ieșire cu detentor.
c) În mod obligatoriu instalați ventil manual sau automat pentru eliminarea aerului și verificați capacitatea de funcționare a caloriferului. Verificarea trebuie repetată periodic, în mod special pentru ventilele de evacuare a aerului automate. Urmăriți cu atenție corectitudinea instalării ventilului de aerisire – capul de evacuare trebuie să fie poziționat vertical în sus.
d) După terminarea testărilor și a lucrărilor de finisaj scoateți folia de ambalare.
La montare trebuie să evitați:
a) reducerea distanțelor recomandate pe desenele tehnice față de structurile de construcții;
b) variantele de etanșare a caloriferului, care facilitează accesul aerului în calorifer: instalarea incorectă pe orizontală, lipsa unghiului de înclinare (ridicare) a conectării superioare de la aparat la coloană, instalarea incorectă a ventilului de aerisire;
c) amplasarea în fața caloriferului a ecranelor, mobilei, etc, care reduc cedarea de căldură a caloriferului.
