Aplicatii:
Reductoarele de presiune D04 protejeaza instalatiile de apa casnice impotriva presiunii excesive de la intrare. Ele pot fi utilizate si in aplicatii industriale sau comerciale, in limitele specificatiilor lor. Prin instalarea unui reductor se evita defectiunile datorate presiunii ridicate si se reduce consumul de apa. Presiunea reglata se mentine constanta chiar si atunci cand exista variatii mari ale presiunii de intrare.
Reducerea presiunii de lucru si mentinerea ei la nivel constant reduce zgomotul de circulatie a fluidului in instalatie.
Particularitati:
Constructie simpla
Presiunea de iesire se regleaza cu un buton de reglaj de culoare verde
Arcul de reglaj nu intra in contact cu apa potabila
Compensarea presiunii de intrare - presiunea variabila de intrare nu influenteaza presiunea de iesire
Greutate mica
Are capacitatea de reglaj „in apropiere de zero” sau la debit nul; elimina complet necesitatea unui ventil de bypass la debit redus.

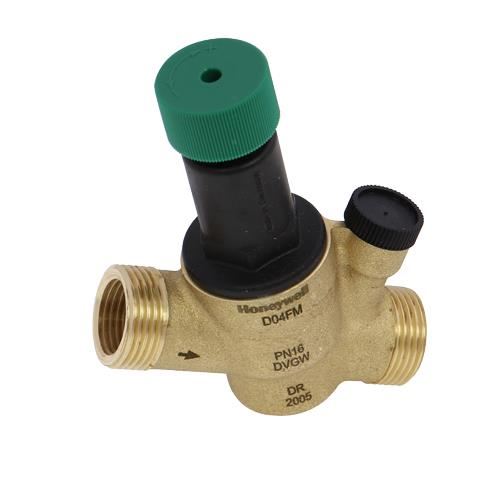

Constructie:
Reductorul de presiune este format din:
Carcasa cu racord de G ¼” pentru manometru
Calota arc, cu orificiu de reglaj
Buton verde de reglaj
Arc de reglaj
Manometru, neinclus in furnitura (a se vedea accesoriile)
Materiale:
Carcasa din alama rezistenta la dezincare
Calota arc din material sintetic de inalta calitate
Diafragma din NBR armat cu fibra
Garnituri din NBR
Arc de reglaj din otel arc
Modul de lucru:
Reductoarele de presiune cu arc lucreaza printr-un sistem de echilibrare a fortelor. Forta unei diafragme lucreaza in sens invers fata de forta unui arc de reglaj. Daca presiunea de iesire si, deci, forta diafragmei, se reduce din cauza consumului de apa, forta mai mare a arcului produce deschiderea ventilului. In consecinta, presiunea de iesire creste pana cand forta diafragmei si forta arcului devin din nou egale.
Presiunea de intrare nu influenteaza nici deschiderea si nici inchiderea ventilului. Din acest motiv, fluctuatiile presiunii de intrare nu influenteaza presiunea de iesire, asigurand astfel compensarea presiunii de intrare.
SPECIFICAȚII TEHNICE
Înălțime (mm) 101
Lungime (mm) 90
Dimensiune racord (inch) 3/4
Temperatură maximă lichid (°C) 70
kvs (m3/h) 1.76
Presiune maximă de ieșire (bar) 6
