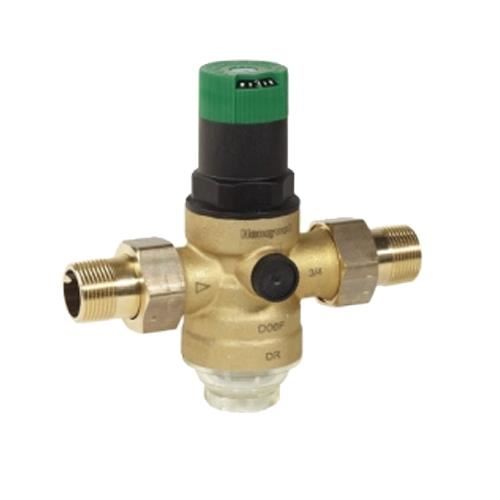

REDUCTOR PRESIUNE HONEYWELL D06F-A 1 1/2'
Reductoarele de presiune din seria D06F-...A au rolul de a proteja instalatiile de apa casnice impotriva presiunii excesive de la intrare. Ele pot fi utilizate si in aplicatii industriale sau comerciale, in limitele specificatiilor lor. Prin instalarea unui reductor se evita defectiunile datorate presiunii ridicate si se reduce consumul de apa. Presiunea reglata se mentine constanta chiar si atunci cand exista variatii mari ale presiunii de intrare. Reducerea presiunii de lucru si mentinerea ei la nivel constant reduce zgomotul de circulatie a fluidului in instalatie.
Reductoarele de presiune trebuie instalate:
- daca presiunea statica depaseste valoarea maxima admisa in sistem
- ca protectie impotriva zgomotului, daca presiunea statica in punctele de consum depaseste 5,0 bar (DIN 4109: Protectia contra zgomotului in cladirile inalte)
- daca sunt necesare mai multe zone de presiune intr-un sistem de presurizare (reductoare de presiune pe fiecare etaj al unei cladiri)
- daca trebuie evitate variatii de presiune in sistemul din aval
- pentru a obtine presiuni constante de intrare si iesire in sistemele cu pompe de ridicare a presiunii
Reductorul de presiune este format din:
- carcasa cu racorduri filetate
- bloc ventil complet cu diafragma si scaun ventil
- filtru fin cu ochiuri de 0,16 mm
- calota arc, cu buton de reglaj si scala de reglaj
- recipient filtru, arc de reglaj
- manometru (neinclus in furnitura)
Corpul reductorului este din alama rezistenta la dezincare, racordurile sunt filetate, din alama, filtru fin din otel inox, calota arc si buton de reglaj din material sintetic de inaltă calitate, recipient filtru din material sintetic transparent, diafragma din NBR armat cu fibra, garnituri din NBR, arc de reglaj din oţel.
Caracteristici tehnice:
- domeniul de utilizare: instalatii cu apa si alte lichide necorosive
- dimensiune racorduri filetate (filet exterior) : 1 1/2'
- presiune maxima de intrare: 25 bar
- presiunea de iesire: 1,5 - 6,0 bar
- presiune de iesire presetata: 3 bar
- temperatura maxima de lucru: 40°C
- cadere minima de presiune: 1 bar
- valoare Kvs: 12.6
Modul de lucru:
Reductoarele de presiune cu arc lucrează printr-un sistem de echilibrare a fortelor. Forta unei diafragme lucreaza in sens invers fata de forta unui arc de reglaj. Daca presiunea de iesire se reduce din cauza consumului de apa, forta mai mare a arcului produce deschiderea ventilului. In consecinta, presiunea de iesire creste pana cand forta diafragmei si forta arcului devin din nou egale.
Presiunea de intrare nu influenteaza nici deschiderea si nici inchiderea ventilului. Din acest motiv, fluctuatiile presiunii de intrare nu influenteaza presiunea de iesire, asigurand astfel compensarea presiunii de intrare.
