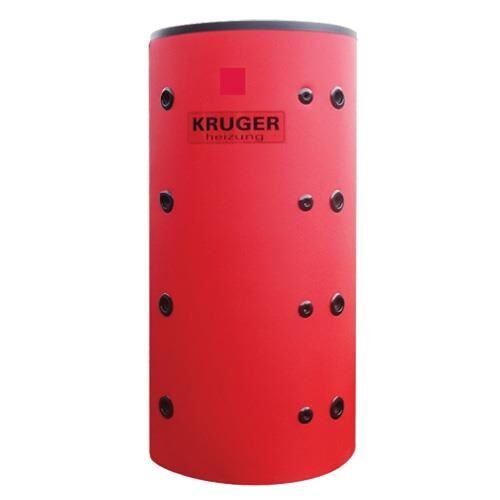

Rezervoare de acumulare agent termic care imbunatatesc performantele de incalzire ( sau a energiei disponibile ) si devierea temporara a cererii energiei termice, asigurand prin aceasta economie de energie si confort termic sporit

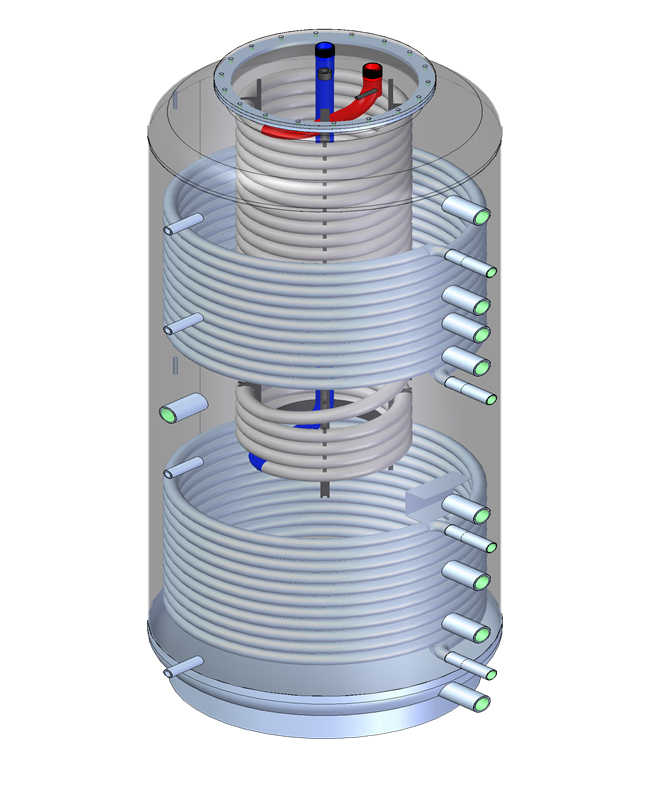

Rezervorul suplimentat cu modulul ACM se poate transforma in rezervor combi ( optiune ). Rezervorul de acumulare combi, furnizeaza apa calda menajera ( ACM ) printr-un sistem deschis, apa rece este strtabatuta printr-un tub flexibil din otel inoxidabil care este incalzit prin peretele acestuia. Pe langa orificiile de racordare montate in linie, rezervorul de acumulare este este prevazut si cu orificii de racorduri de ½” pentru senzorii de temperatura.

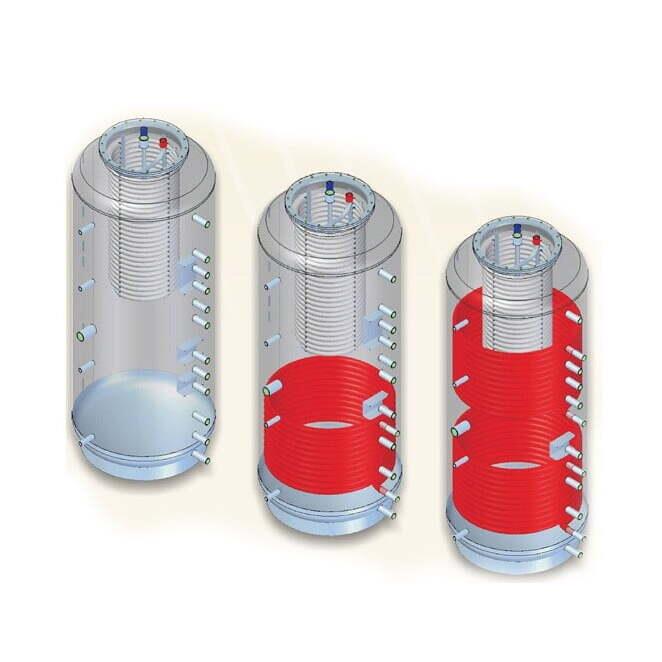

Rezervorul de acumulare prevazut cu un schimbator de caldura ( serpentina ) este destinat pentru sisteme prevazute cu panouri solare sau cu pompe de caldura, iar rezervoarele de acumulare cu doua serpentine.sunt destinate in sisteme unde sunt montate panouri solare si pompe de caldura care functioneaza simultan
Date tehnice :
-presiunea de lucru rezervor de acumulare : 3 bar
-temperatura de lucru : 0-95°C
-presiunea de lucru la serpentina : 10 bar
-calitatea materialului al tablei : S235 JRG2
-calitatea fundului tablei al recipientului : S235 JRG2
-protectia suprafetelor al recipientului : interior-brut, exterior-tratat vopsit
-filetul la racorduri : conform DIN ISO 228-1
|
Denumire
|
U.M
|
Tip
|
|
300
|
500
|
800
|
1000
|
1000
|
1500
|
1500
|
2000
|
3000
|
|
Volum
|
litri
|
300
|
500
|
800
|
1000
|
1000
|
1500
|
1500
|
2000
|
3000
|
|
Inaltime fara izolatie
|
[mm]
|
1325
|
1835
|
1881
|
2181
|
1915
|
2186
|
1992
|
2274
|
2578
|
|
Inaltime cu izolatie
|
[mm]
|
1437
|
1947
|
1993
|
2293
|
2027
|
2298
|
2104
|
2386
|
2688
|
|
Diametru fara izolatie
|
[mm]
|
550
|
600
|
790
|
790
|
850
|
900
|
1000
|
1100
|
1250
|
|
Diametru cu izolatie
|
[mm]
|
750
|
800
|
990
|
990
|
1050
|
1100
|
1200
|
1300
|
1450
|
|
Diam. serpentina 1, 2
|
[mm]
|
370
|
500
|
690
|
800
|
940
|
1000
|
|
Suprafata serpentina 1, 2
|
[m²]
|
2.x1.1
|
2x1,6
|
2x2,4
|
2x2,6
|
2x3
|
2x3,5
|
2x3,6
|
|
Diam. orificiu flansa
|
[mm]
|
420
|
|
Grosime izolatie
|
[mm]
|
100
|
|
Greutate
|
[kg]
|
70
|
99
|
133
|
153
|
144
|
174
|
193
|
236
|
368
|
|
Greutate S1
|
[kg]
|
100
|
127
|
176
|
196
|
191
|
219
|
247
|
300
|
443
|
|
Greutate S2
|
[kg]
|
130
|
157
|
219
|
238
|
239
|
262
|
301
|
363
|
516
|
|

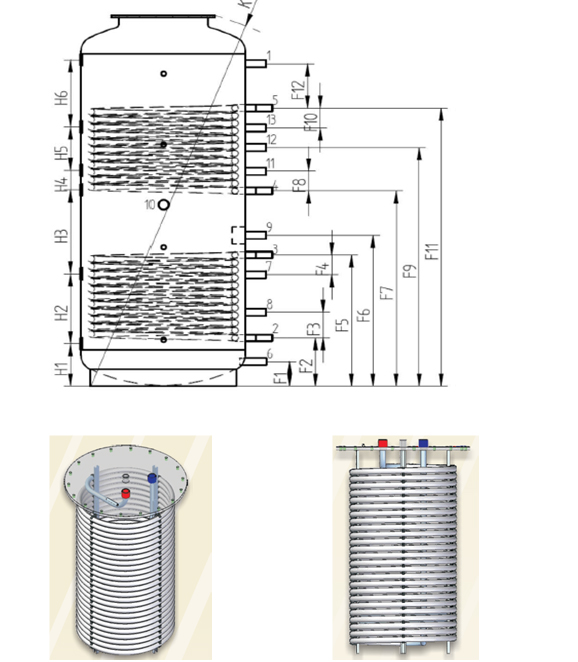

Nr.crt.
|
Denumire
|
Dim. racordare
|
Dim. racordare
|
|
300 - 800
|
1000 - 3000
|
|
1
|
optiune
|
G1"
|
G1 1/2"
|
|
2
|
optiune - retur ( incalzire solar )
|
G1"
|
G1"
|
|
3
|
optiune - tur ( incalzire solar )
|
G1"
|
G1"
|
|
4
|
optiune - retur ( conectare cazan )
|
G1"
|
G1"
|
|
5
|
optiune - tur ( conectare cazan )
|
G1"
|
G1"
|
|
6
|
umplere / golire
|
G1"
|
G 1 1/2"
|
|
7
|
optiune - retur ( inc. pardoseala )
|
G1"
|
G 1 1/2"
|
|
8
|
conectare retur cazan
|
G1"
|
G 1 1/2"
|
|
9
|
conectare retur radiatoare
|
G1"
|
G 1 1/2"
|
|
10
|
conectare rezistenta electrica
|
G1 1/2"
|
G 1 1/2"
|
|
11
|
optiune - tur ( inc. pardoseala )
|
G1"
|
G 1 1/2"
|
|
12
|
conectare tur cazan
|
G1"
|
G 1 1/2"
|
|
13
|
conectare tur radiatoare
|
G1"
|
G 1 1/2"
|
|
14
|
conectare termometre
|
G1/2"
|
G1/2"
|
|
MODULE ACM DN 32
|
|
|
|
|
|
|
|
|
|
|
Aceste module au rolul de producere ACM continuu. Apa este incalzita de peretele conductei inoxidabil flexibile
|
|
|
|
|
|
|
|
|
|
MODUL
|
Suprafata serpentinei
|
Debit ACM
|
Pres de lucru
|
Temp. de lucru
|
|
DN32
|
6.2 mp
|
75 L/min (4 pers )
|
10bar
|
90°
|
|
|
|
|
|
|
|
|
|
|
|
|

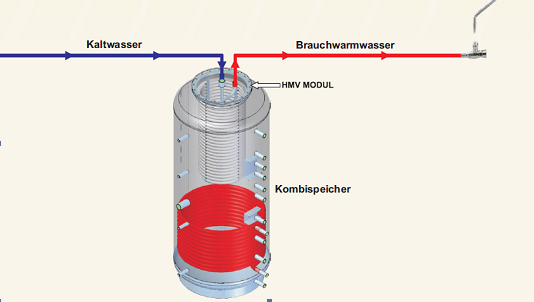

Schema de legare a serpentinei ACM
