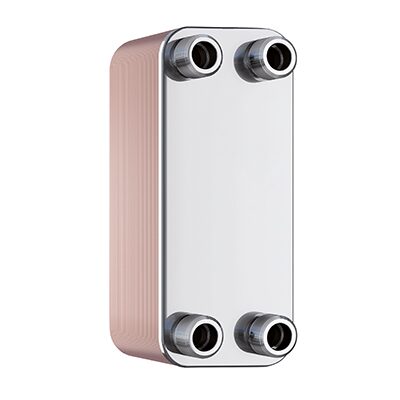

Schimbator caldura in placi cu racorduri AG 1.1/4" LONGHTERM 8012300 RHB-31-70 REFLEX GERMANIA
( Schimbator de caldura din placi de otel inox (1.4401) lipite cu cupru, 230°C, 30 bar, conexiuni cu filet )
Schimbătorul de căldură cu plăci Reflex Longtherm funcționează pe principiul contracurentului. Cele două medii din schimbătorul de căldură curg unul spre altul din direcții opuse (contracurent) pentru a permite cel mai eficient transfer de căldură. În mod standard, Reflex folosește pentru plăci oțel inoxidabil (AISI 316L), cu o grosime de 0,3 mm pt. schimbătoarele de căldură sudate și 0,5 mm pt. schimbătoarele de căldură cu garnituri și șuruburi.
După mărimea canalului imprimat, plăcile de la schimbătoarele de căldură Longtherm sunt de 2 tipuri:
- Placă tip L (cu înălțime redusă a canalului imprimat, pierdere de presiune redusă și eficiență redusă pentru transferul termic) și
- Placă tip H (cu înălțime mai mare a canalului imprimat, pierdere de presiune ridicată și eficiență ridicată pentru transfer termic)
În cazul schimbătoarelor de căldură Longtherm de tip M, plăcile tip L și H alternează (piedere de presiune medie și eficiență medie pt. transfer termic).
După modul de îmbinare al plăcilor, schimbătoarele de căldură Longtherm sunt de 2 tipuri:
- sudat (R_B-...), cu plăci din oțel inoxidabil sudate cu aliaj de cupru
- cu garnituri și șuruburi (R_G-...), cu plăci din oțel inoxidabil, prevăzute cu garnituri din butil NBR, fără adeziv, montate pe bara superioară de susținere și apoi fixate cu șuruburi pe cadrul din oțel carbon.

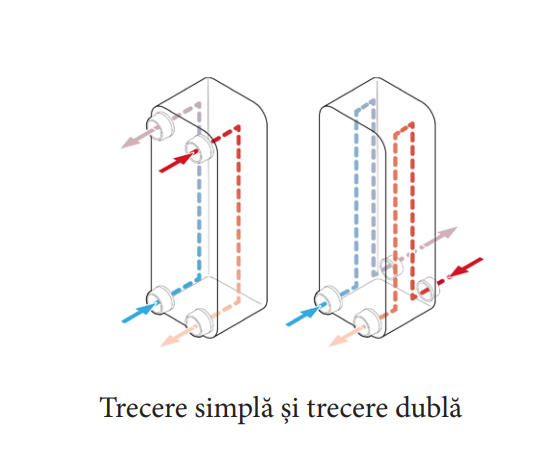

După modul de trecere al agentului termic prin schimbătoarele de căldură sudate Longtherm, sunt disponibile două versiuni:
- cu trecere simplă (R_B-...)
- cu trecere dublă (R_B-2-...)
Schimbătoarele de căldură sudate cu trecere dublă sunt destinate pentru debite masice mici și o diferență medie logaritmică de temperatură de valoare redusă. Pentru R_B-110 și R_B-235, este disponibil Suport Longtherm cu picioare şi urechi de prindere, din oțel rezistent. Urechile de prindere pentru transport și manipulare pot fi demontate după punerea pe poziție. Suport Longtherm se comandă separat. Izolația termică, comandată separat, este disponibilă pentru toate modelele Longtherm Sudat cu trecere simplă (R_B-...).
Pentru a alege și dimensiona un schimbător de căldură, trebuie cunoscuți următorii parametrii:
- Tipul de mediu (apă sau amestec apă-glicol)
- Temperaturi intrare/ieșire pe primar și secundar
- Puterea termică de transfer
- Pierderile admisibile de presiune
Aprobare în conformitate cu Directiva pt. Echipamente sub Presiune 2014/68/EC. Cu marcaj CE.
Caracteristici:
- Tip RHB-31-70
- Număr de plăci 70
- Grosime placă 0,3 mm
- Volum parte primar (k2/k3) 1,60 litri
- Volum parte secundar (k4/k1) 1,60 litri
- Material placă AISI 316L
- Material sudură cupru
- Temp. max. perm. de operare 230°C
- Pres. max. perm de operare 30 bar
- Diferență max. primar/secundar 100 K
- Conexiuni cu filet AG 1¼”
- Material conexiuni AISI 316L
- Tip conexiune filet
- Înălțime corp schimbător 286 mm
- Înălțime k2-k3/k4-k1 232 mm
- Lățime corp schimbător 123 mm
- Lățime primar-secundar 68 mm
- Adâncime corp schimbător 174 mm
- Masă 12,00 kg
