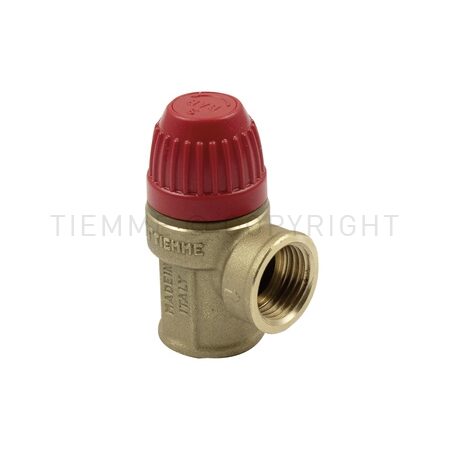

Supapa siguranta 3/4x8 B 1920030 TIEMME - Supapă de siguranță cu racorduri mamă/mamă (6÷10 bar).
Supapele de siguranta cu membrana sunt utilizate pentru controlul presiunii in sistemele de generare de caldura si in instalatiile de incalzire, in general in toate instalatiile alimentate cu apa sau amestec de apa cu lichide conductoare (glicol,alcool...etc). La atingerea presiunii indicate pe supapa,aceasta se deschide, eliminand in atmosfera presiune in exces, protejand astfel instalatiile si componentele acestora de daunele iminente, evitând formarea de abur. Presiunea de descarcare a supapei este reglata in fabrica, nici un fel de modificare a acesteia nu este posibila fara a deteriora supapa.
Montaj, instalare și întreținere
Supapele de siguranta trebuie instalate respectand sensul de flux indicat cu sageata pe corpul acesteia si legate in instalatie in pozitie verticala sau orizontala insa niciodata cu capul in jos, pentru a evita depozitarea inpuritatilor ce pot duce la o functionare incorecta, anormala.
Functionarea
Supapele de siguranta trebuie montate in partea superioara a generatorului de caldura sau in imediata zona de acumulare de apa calda asigurandu-va. Teava (conducta) de legatura la intrarea in supapa de siguranta trebuie sa fie de asa natura incat sa nu permita acumularea murdariei si a rezidurilor de orice fel, iar lungimea sa nu fie mai mare de 1 m, respectand diametrul de intrare al supapei, nefiind admise reductii suplimentare,supape de sens..etc. Teava (conducta) de evacuare a supapei trebuie sa fie de acelasi diametru cu supapa si nu mai lunga de de 2 m, respectand conditiile de antiinghet Functionarea supapei trebuie controlata anual de persoane calificate, iar maneta de actionare trebuie rotita manual, in sens antioarar, permitand ,printr-o decarcare, curatirea si inspectia acesteia.
Siguranta
Atentie!
Supapele de siguranta trebuie instalate si mentinute in mod corect, asa cum a fost descris mai sus, in manulul de intretinere si montaj, pentru a avea o functionare corecta si fara riscuri pentru utilizator. -Ele vor fi utilizate la presiunile pentru care au fost reglate de catre producator. -In cazul in care supapa de siguranta urmeaza sa fie montata pe un echipament sub presiune si utilizata la o presiune de reglare diferita de cea la care a fost reglata de producator (mentionata in documentatia de insotire si pe capacul acesteia), acesta (producatorul) nu se face responsabil pentru eventualele daune provocate
Caracteristici tehnice :
- Presiune nominala: Pn10
- Camp de temperatura: de la -5 °C la +120 °C / de la -20 °C la +180 °C („SUN”, 4748D)
- Marja de deschidere: 10%
- Marja de inchidere: 20%
- Fluide utilizate: aer, apa cu max. 50% de glicol PED
- Categorie: IV
Materiale
- Corp: alama CW617N En12165
- Mufa: nylon Pa6 alama CW617N EN12165 (pentru versiunea „SUN”, 4748D)
- Ax de control: alama CW617N En12164
- Garnitura (membrana): cauciuc EPDM
- Resort: otel NiCr zincat
- Maneta: polimer ABS
