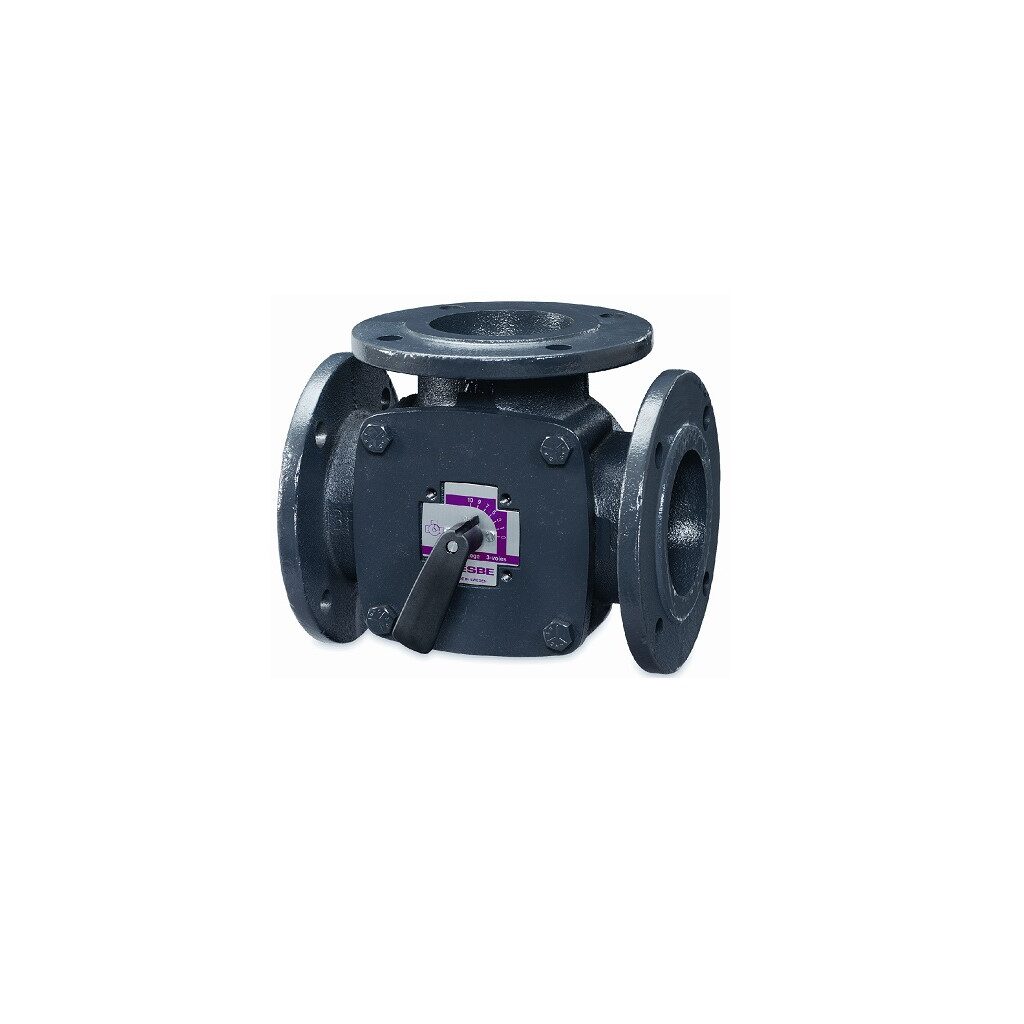

VENTIL CU 3 CAI FONTA FLANSE PN 6 DN 50 KVS 60 ESBE 3F50
Ventile rotative compacte ESBE, pentru sistemele de incalzire si ventilatie.
Temperatura dorita la iesirea din ventil se obtine prin adaugarea unei proportii de agent din retur la agentul tur.
Amestecul se poate face manual sau cu ajutorul unui servomotor.
Scala este gradata pe ambele parti si poate fi inversata asigurând astfel optiuni multiple de montaj.
Ventilul poate fi folosit ca ventil de amestec si ca ventil de derivatie sau comutatie.
Toate partile componente sunt inlocuibile.
Doar pentru sisteme hidraulice inchise.
SPECIFICATII TEHNICE:
- Tip ventil: rotativ cu 3 cai, de amestec, derivatie sau comutatie
- Constructie: corp ventil din fonta, EN-JL 1030
- Con reglaj: alama CW614N la DN20…25, alama si inox la DN32…150
- Asamblare: etansare cu O-ring dublu din EPDM
- Presiune statica maxima: 6 bar (600kPa)
- Temperatura lucru apa: 10 …+110°C
Unghi de rotatie:
- 90° ca ventil de amestec sau de derivatie
- 90…180° ca ventil de comutatie
Racord conexiune: flanse conform standard ISO 2531 (PN 6 bar)
Scurgeri in % din debit: maxim 1,5%
Autoritate reglare: 100 (kv/kv minim)
Servomotoare compatibile:
- DN 20…50: seria 90 (forta 5 sau 15Nm) si seria ARA600
- DN 65…150: seria 90 (forta 15Nm)
Mai multe informații
| Brand |
Esbe |
| Transport Gratuit |
Nu |
| Model |
3F |
| Greutate [kg] |
9 |
| Gama produs |
Vana amestec |
| Diametru nominal [mm] |
50 |
| Presiune nominala [Bar] |
6 |
| Capacitate [kvs] |
60 |
| Garantie[luni] |
24 |
