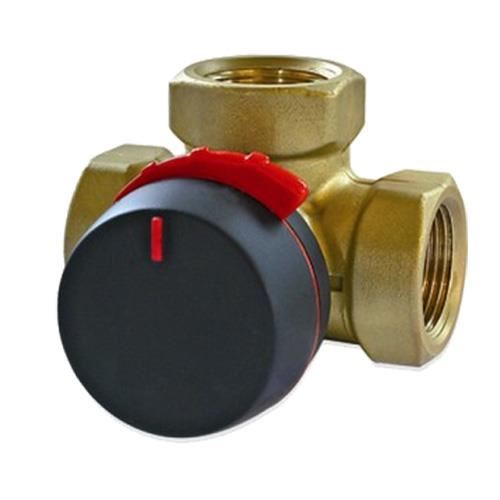

Vana cu3 cai DN32 Kvs32 VRG331 T-10/+110 grade 11700300 ESBE
Descriere
Ventile rotative cu debit marit (fata de valorile standardizate) pentru circuite de incalzire sau racire. Destinate atat aplicatiilor unde suntfolosite ca ventile de amestec cat si celor unde sunt folosite ca ventile de derivație. Seria VRG331 este special destinata aplicatiilor unde se solicita debite marite, fiind construite cu un debit super marit la circulatia in linie si cu un debit marit la circulatia pe bypass.
Pentru o actionare manuala usoara, ventilele sunt echipate cu rozeta antiderapanta si cu opritoare la un unghi de lucru de 90°.Scala de reglaj poate fi inversata şi rotita permitand o mare varietate de pozitii de montaj.
Sistemul compact de cuplare a servomotorului direct pe ventil, asigura o stabilitate foarte buna si o acuratete de control deosebita.Cele 3 porturi sunt marcate cu simboluri distincte pentru a reduce riscul montarii eronate.
Toate componentele interne sunt inlocuibile, fara a fi necesara demontarea din instalatie. Destinate doar pentru instalatiile cu circuite inchise.
DN (m) 32
Capacitate kvs
• In linie 32
• Bypass 20
Racord 1.1/4” filet interior
Corp ventil: alama DZR, CW602N
Obturator sferic: alama rezistenta la abraziune
Oring: EPDM
Ax si bucse: PPS compozit
Presiune de lucru: 10 bar
Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
Temperatura mediu lucru: -10… +110°C (continuu) +130°C (temporar)
Cadere de presiune max.: instalat ca ventil de amestec 100 kPa, ca ventil de derivatie 200 kPa
Presiune de inchidere: maximum 200 kPa intre porturi, forta pentru max. ΔP 6 Nm (3Nm la DN15…32)
Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
Unghi de rotatie: 90°, dotat cu limitatoare cap de cursa la actionarea manuala
Aplicatii: amestec, derivatie sau comutatie
Autoritate reglare ventil: 100 (kv/kv minim) pe portul A - AB in linie
Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
Servomotoare compatibile: ARA600
