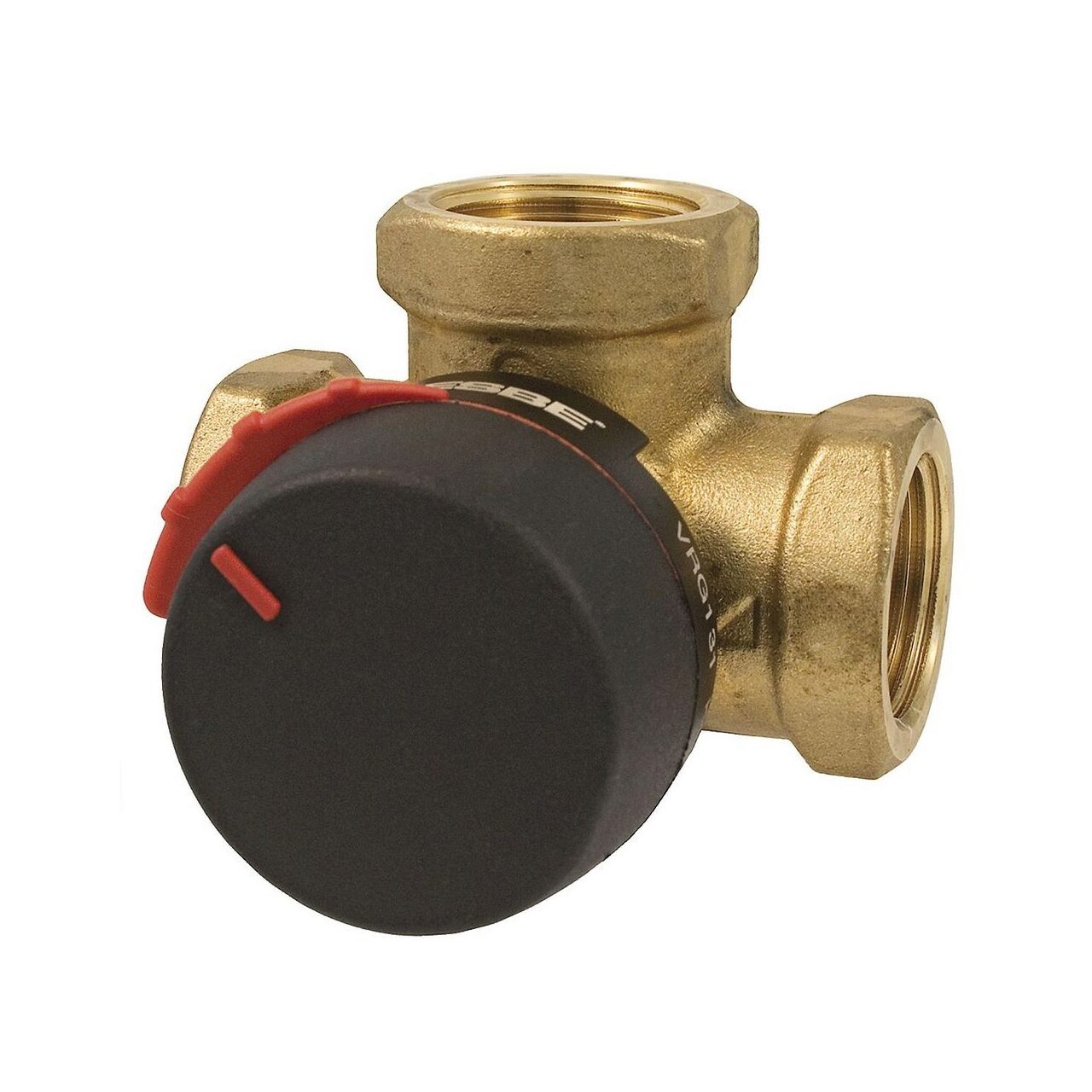

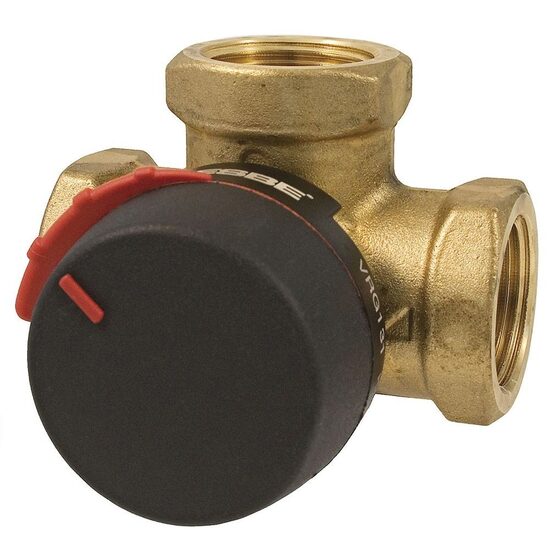

Vana cu 3 cai DN25 Kvs10 VRG131 T-10/+110 grade 11601100 ESBE
Seria VRG131 reprezintă o gamă de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alamă DZR, care permite utilizarea atât în instalații de încălzire și răcire, cât și în cele de apă menajeră. Pentru o acționare manuală ușoară, ventilele sunt echipate cu rozetă anti-derapantă și cu opritoare la un unghi de lucru de 90°. Scala de reglaj poate fi inversată şi rotită permiţând o mare varietate de poziţii de montaj. Sistemul compact de cuplare a servomotorului direct pe ventil, asigură o stabilitate foarte bună şi o acurateţe de control deosebită. Cele 3 porturi sunt marcate cu simboluri distincte pentru a reduce riscul montării eronate. Toate componentele interne sunt înlocuibile, fără a fi necesară demontarea din instalaţie. Destinate doar pentru instalațiile cu circuite închise.
Caracteristici:
Corp ventil: alamă DZR, CW602N
Obturator sferic: alamă rezistentă la abraziune
O-ring: EPDM
Ax și bucșe: PPS compozit
Presiune de lucru: 10 bar
Mediu de lucru: apă, apă cu glicol 50%, apă cu amestec de etanol 28%
Temperatură mediu lucru: 10… +110ºC (continuu) +130ºC (temporar)
Presiune de închidere: maximum 200 kPa între porturi, forţă pentru max. ΔP 6 Nm (3Nm la DN15…32)
Scurgeri: 0,05% din kvs la o presiune diferenţială de 1 bar între porturi
Unghi de rotaţie: 90º, dotat cu limitatoare cap de cursă la acționarea manuală
Aplicații: – amestec, derivaţie sau comutaţie
Racord conexiune: filet interior Rp, conform ISO7/1 (VRG131)
– filet exterior G, conform ISO228/1 (VRG132)
– fitinguri de compresie pentru ţeavă cupru, conform EN1254-2
Autoritate reglare ventil: 100 (kv/kv minim) pe portul A-AB în linie
Servomotoare compatibile: ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD
– seria 90, folosind kitul de montaj VRG801 (art. nr. 16053300)
Standard fabricație: PED 97 / 23 / EC, articolul 3.3
Accesorii opționale: cochilii termoizolante
Producător: – ESBE, fabricat în Suedia
Specificatii Tehnice
DN (mm) 25
Temperatura de lucru (°C) -10/+110
PN (bar) 10
Tip filet filet interior
Material alama
