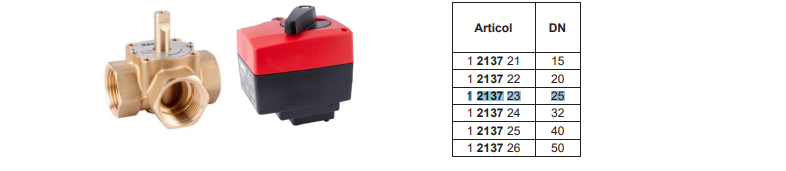

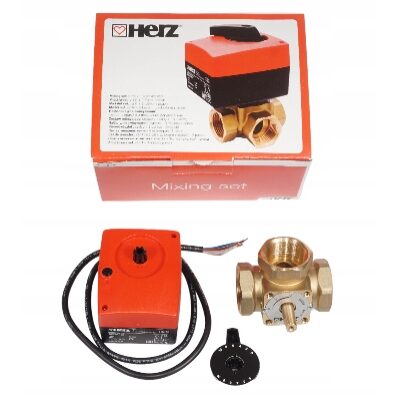

Vana cu 3 cai D=1" KVS=10 motorizata 230V 1213723 HERZ
Utilizare
Vana de amestec HERZ este folosită ca element de acționare în sistemele de încălzire și de răcire pentru controlul sau reglarea continuă a temperaturii mediului. Aceasta poate fi utilizată împreună cu un dispozitiv de acționare cu motor corespunzător, care este folosit ca dispozitiv de comandă cu caracteristicile liniară, proporțională sau pătratică. Vana cu trei căi poate fi folosită ca vană de amestec sau de deviație a debitului. Vanele de amestec cu patru căi au o funcție duală de amestec, mai precis acestea amestecă o parte de apă caldă de la cazan cu apa de pe retur. Rezultatul este o temperatură mai mare a apei de retur, reducând riscul de coroziune și asigurând o durată de viață mai lungă pentru cazan. Montaj Vana de amestec HERZ poate fi montată în orice poziție. Ca parte a unui dispozitiv de acționare cu motor, montajul într-o poziție atârnată nu este recomandat din cauza posibilității de pătrundere a apei în dispozitivul de acționare cu motor. Vana cu trei căi este instalată într-un sistem de conducte cu ajutorul conectorilor.
Montaj
Servomotor pentru robinete cu bilă de amestec cu 3 căi. Carcasă din două piese din plastic neinflamabil, partea inferioară neagră, partea superioară roșie. Acționarea este montată pe supapă cu un șurub. Știftul de oprire inclus servește pentru a preveni rotirea carcasei actuatorului pe supapă. Poziția de montare la 90° poate fi selectată liber. Unitatea poate fi rotită până la 90°. În pozițiile finale, unitatea este oprită electric și intră în modul de așteptare.
Întreținere
Dacă produsul este folosit în mod corespunzător, nu este necesară nicio întreținere specială în funcționarea normală. Trebuie prevenită pătrunderea condensului, a picăturilor de apă etc. în dispozitivul de acționare electric. Reparațiile asupra dispozitivului trebuie să fie efectuate numai de către persoane autorizate.

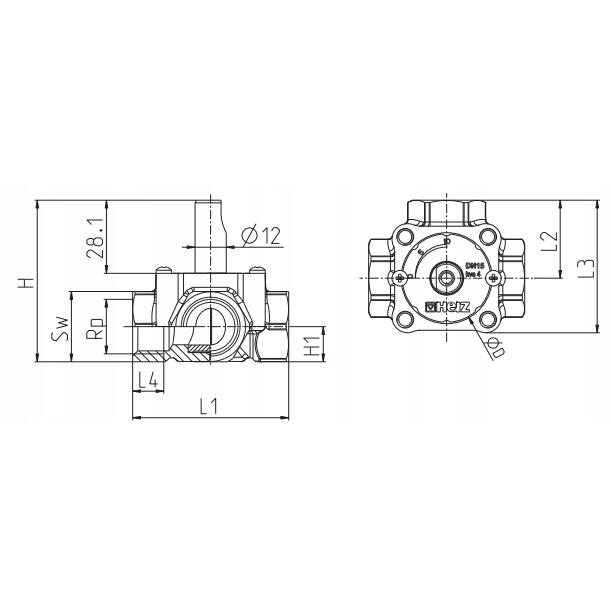

Vană cu trei căi cu dispozitiv de acționare în 3 puncte

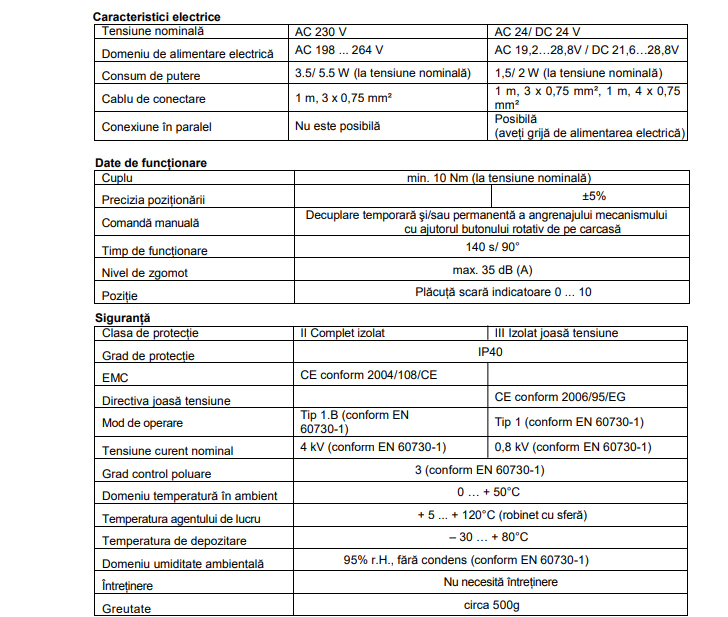

Date tehnice
- Tensiune nominală AC 230 V 50 / 60 Hz
- Domeniu de alimentare electrică AC 198 ... 264 V
- Dimensionare 3,5 VA
- Consum de putere 3,5 W
- Comutator auxiliar 1 x EPU 5 (1) A, AC 250 V
- Punct de comutare ajustabil 0 … 100%
- Funcționare manuală Decuplare temporară și permanentă a blocajului angrenajului
- Cuplu min. 10 Nm (la tensiune nominală)
- Unghi de rotație 90°
- Timp de funcționare 140 s
- Nivel de putere fonică max.35dB(A)
- Indicarea poziției Scara 0 ... 10
- Clasa de protecție II (total izolată)
- Grad de protecție IP40
- Domeniu de temperatură ambient 0 … + 50 °C (ciclu de lucru 140/35 s)
- Temperatură mediu + 5 ... + 120 °C (robinet cu sferă)
- Temperatură neoperativă – 30 … + 80 °C
- Teste de umiditate conform EN 60730-1 EMC CE conform 89/336/EWG
- Directiva joasă tensiune CE conform 73/23/EWG
- Mod de operare Tip 1.B(EN 60730-1)
- Întreținere Nu necesită întreținere
Date de funcționare
- Temperatură maximă: 120°C
- Presiune nominală: PN 10
- Domeniu de temperatură permanent: -10°C...120°C
- Cuplu(laPN10): ≤ 5 Nm
- Unghi al cursei de lucru(rotație): 90°
- Mediu: Apă pentru încălzire de calitate conform ÖNORM H5195 sau VDI-Standard 2035.
- Este permisă utilizarea glicolului etilenic sau propilenic într-o proporție de 25-50%.

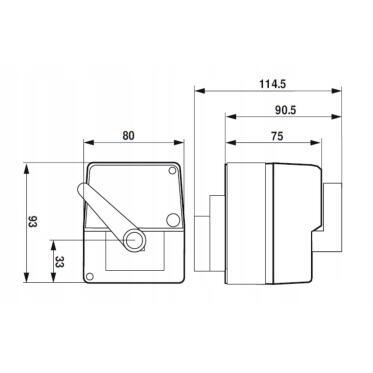

Dispozitiv electric de acţionare HERZ (tip rotativ)
Dispozitivul de acționare poate fi operat de o comandă în 3 puncte și de o comandă deschis-închis (vezi schema). Poziția de montaj față de vana cu 3 căi poate fi selectată în etape până la 90°. Dispozitivul de acționare se decuplează automat când se ating opritoarele finale. Dispozitivul de acționare poate fi montat în orice poziție, cu excepția poziției în jos. Corpul din două bucăți este fabricat din plastic ignifug, partea de jos este neagră, iar partea de sus este roșie. Se montează simplu direct pe vana de amestec cu 3 căi cu un șurub. Șurubul este livrat cu dispozitivul de acționare.
Este posibilă acționarea manuală cu ajutorul unei manete: Pentru decuplare temporară, trebuie să țineți apăsat întrerupătorul rotativ de pe capacul carcasei în poziția manuală.
Notă privind siguranța: Dispozitivul electric de acționare poate fi deschis numai în fabrică. Acesta nu include componente care să poată fi înlocuite sau reparate de utilizator.
