Reflex N sunt vase de expansiune utilizate pentru mentinerea presiunii si compensarea volumului de lichid in sisteme de incalzire sau sisteme de apa racita, in circuit inchis. Sunt protejate la exterior si netratate pe interior. Au diafragma neinlocuibila. Continutul de glicol admis in apa va fi intre 25% si 50%.

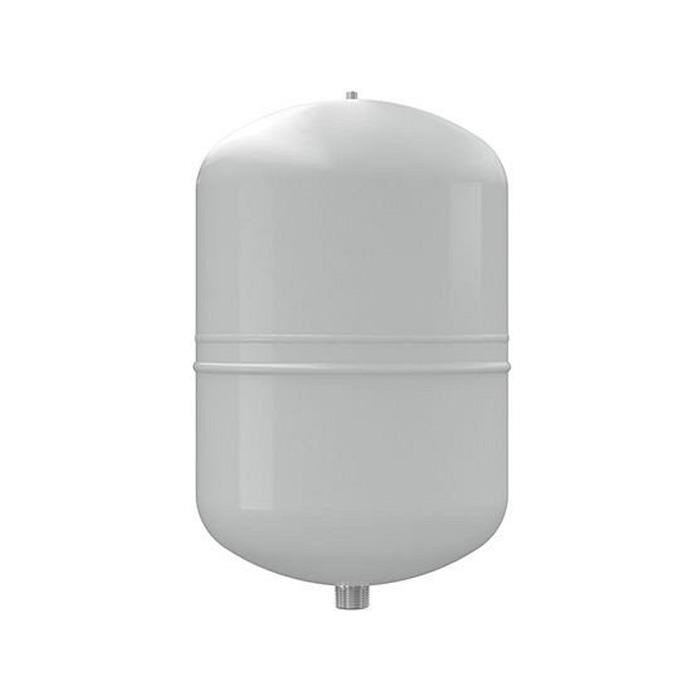

Vase de expansiune Reflex N
Vase de expansiune Reflex N cu diafragma sunt echipamente sub presiune. Ele au o camera cu gaz si o camera cu lichid. O diafragma separa camera cu gaz de camera cu lichid. Certificatul de conformitate atasat in Manual de Operare pentru vase de expansiune Reflex certifica conformitatea cu Directiva Europeana privind Echipamentele sub Presiune 2014/68/UE.
Categorii: Vase de expansiune Reflex, Reflex N Etichete: Sisteme de incalzire, Sisteme de apa racita, Reflex N, Vas de expansiune, circuit inchis, antigel, diafragma
Vase de expansiune Reflex N – constructie
Vasele de expansiune Reflex N sunt fabricate din otel, acoperite in exterior si netratate pe interior. Vasele vor fi intrebuintate numai in sisteme in circuit inchis, cu ape non-corozive, neagresive chimic si netoxice. Intrarea oxigenului atmosferic in agentul termic (apa sau mixtura glicol) dintr-o instalatie de incalzire, instalatie de apa racita sau instalatie solara prin penetrare (prin peretii conductelor), completare cu apa etc., trebuie sa fie redusa la minim in timpul exploatarii.
Utilizare
Vasele de expansiune Reflex N sunt utilizate pentru mentinerea presiunii si compensarea volumului intr-o instalatie de incalzire sau instalatie de apa racita, in circuit inchis. Continutul de glicol admis in apa va fi intre 25% si 50%. La prepararea mixturii apa+glicol, se vor respecta instructiunile fabricantului de glicol cu privire la cantitatile admisibile de dozare. Vasele de expansiune Reflex nu sunt corespunzatoare pentru ulei sau produse petroliere si nu sunt autorizate pentru mediile din grupa de fluide 1 conform Directivei Europene 2014/68/EU (de ex. medii toxice).
Alegere si dimensionare
Inainte de a achizitiona un vas de expansiune Reflex N cititi cu atentie Manual Operare pt. vase de expansiune Reflex N si asigurati-va ca modelul ales corespunde domeniului de utilizare dorit de dvs. La achizitionarea unui vas de expansiune Reflex N va rugam sa folositi, pentru alegere si dimensionare, softul de dimensionare Reflex Solutions Pro, disponibil gratuit pe mobil, tableta sau laptop. De asemenea, trebuie sa tineti cont de cotele generale din Fisa Tehnica, pentru a putea introduce vasul prin deschiderea camerei tehnice.
Contraindicatii
Vasele de expansiune Reflex nu se pot folosi in: instalatii de ridicare a presiunii, instalatii de preparare ACM (incalzire apa potabila), instalatii sanitare si de alimentare cu apa potabila, instalatii de stingere incendii, instalatii geotermale.
Caracteristici Tehnice
- Pentru sisteme de incalzire si sisteme de apa racita, in circuit inchis
- Diafragma neinlocuibila conform DIN EN 13831
- Temperatura maxima de operare 70°C
- Permit adaugarea de antigel in procent de 25÷50%
- Aprobare conform Directivei pentru Echipament sub Presiune 2014/68/EU
- Vopsea exterioara din rasina epoxidica rezistenta
- Cu camera de gaz presurizata din fabricatie
- Temperatura maxima admisa in instalatie 120°C
- Culori disponibile: gri si alb
Caracteristici
Tip N 25
Volum nominal 25 litri
Volum nominal util 12,5 litri
Temp. max. permisă în instalație 120°C
Temp. max. de operare pt. diafragmă 70°C
Presiunea maximă de operare 4 bar
Presiune camera cu gaz din fabrică 1,5 bar
Conexiune lichid R ¾”
Diametru 308 mm
Înălțime 477 mm
Înălțime la înclinare 571 mm
Masă 4,35 kg
